詳細情報 |
|||
| 名前: | 産業オートメーションの制御システム | プログラミング ソフトウェア: | ステップ5.5 |
|---|---|---|---|
| コントローラー: | SIEMENS PLCのコントローラー | インターフェイス: | HMIのhuman-machineインターフェイス |
| 利点: | 安定した | 証明: | CE / UL / SGS / EAC / CR – TU |
| ハイライト: | EACの産業オートメーションの制御システム,SGSの産業オートメーションの制御システム,EAC plcの制御システム |
||
製品の説明
先端的産業オートメーションの制御システム
記述
自動制御システムはPLCのコントローラーから基づき、SIEMENSの会社のS7-315 2DPのプログラム可能な論理のコントローラーを成り、プロセス パラメータおよび等の植物、PIDのループ制御そして驚かすことのステップ5.5プログラミング ソフトウェアに、開始および停止そして連結加える。実現することができる。次に制御システムは最初にプロセス プログラムの論理の条件が集められた分野情報に従って達成されるかどうかオペレータおよび裁判官の命令を受け入れる。条件がセットアップされれば、制御プロセスのいろいろな種類の装置を活動化させるか、または閉める特定の順序で制御プログラムの出力信号。
HMI human-machineインターフェイスは乾燥装置の制御システムの操作、操作の状態の監視、データ解析、録音および印刷を実現するSIEMENSの構成ソフトウェアSIMATIC WinCCによって形成される。それは野外用個人装備および人員の有機性組合せを完了した。HMIによって、オペレータは命令を入れ、異なったプロダクトの生産を完了するために異なったプロセス パラメータか方式を入れることができる。同時に、私達はシステムの状態についての情報を手に入れてもいい。私達はまたシステムの現在の生産情報、か跡について（尋ねなさい）歴史的工程の重要で記録的なデータ尋ねてもいい。異常な状態があれば、システムはアラーム シグナルを送り出す。
PSD-90精密遠心噴霧乾燥器ICPのコントロール パネル インターフェイス図表
プロダクト細部
分野データはS7-315 PLCを通して集められ、集められたデータは構成ソフトウェアとしてTCP/IPの議定書によってCP343-1モジュールの使用によってWinCCを取るコンピュータに表示され、記録される。
データはまた産業ルーター（ハブ）を通したリモート コンピュータにPLCで送られる集まった。
PLCソフトウェアおよびホスト コンピューターのソフトウェア プログラムS88プログラム構造およびモジュール方式にされた設計を適用するため。
異なった制御目的に従って、モーター型板（インバーター制御および直接開始制御を含む2つのタイプ）は弁モジュール、アナログ入力の型板、アナログ出力の型板、PIDのを含んで書かれている、制御ループの型板および等は…
プロセス制御の点から見て、SIEMENSのグラフ ブロックはプログラミングを加えられ、プロセス クリーナーを作る。
乾式法はいくつかの小さいプロセスに精製される（冷たい操作、熱い操作、水上運航、物質的な操作、乾燥、等のような）。
自動制御システムの目的は装置の正常運営を保障し、噴霧乾燥器の重要なプロセス パラメータを制御し、監視することによって製品品質の安定性を達成することである。
大きい噴霧乾燥器タワー制御場所

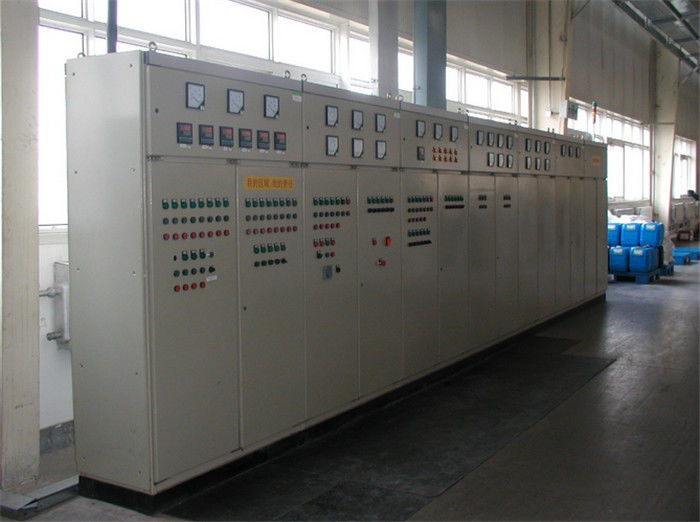

大きい噴霧乾燥器タワーのフィールド制御のキャビネット:
SIMATICプログラム論理制御のシステム及びタッチ パネル
