詳細情報 |
|||
| 製品名: | XFの横の流動床のドライヤー | 材料: | SUS316/SUS304/の炭素鋼、等 |
|---|---|---|---|
| 暖房源: | 蒸気/電気/天燃ガス/等。 | 容量: | カスタマイズされる |
| 制御: | HMI及びボタン | 文書: | FAT/I.Q./OQ/PQ |
| ハイライト: | XFの横の流動床のドライヤー,SUS304横の流動床のドライヤー,XF FBD装置 |
||
製品の説明

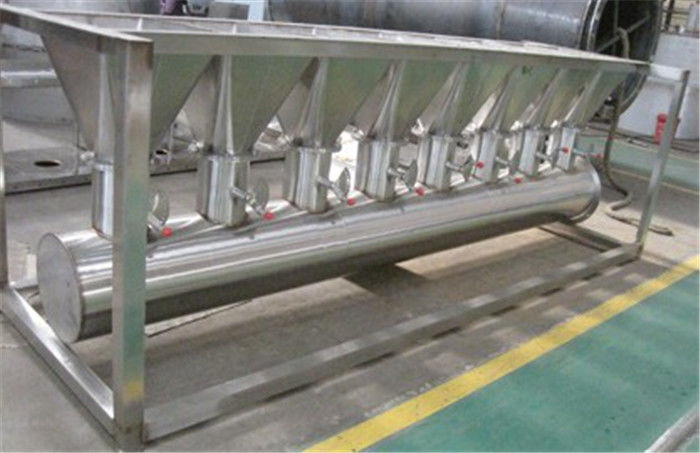

横のXF （横の流動床のドライヤー） （FBD）
製品の説明:
主に緩む粉か粒状材料を乾燥するために使用される横の流動性にされた-流動性にされるベッドのドライヤー、別名-ベッドのドライヤー。そしてそれは企業のドライヤーとして広く働く。この装置は構造で簡単で、便利に作動し、そして高い熱効率がある。それは化学薬品、鉱山、薬、食糧、穀物の処理、供給の、産業および都市汚水処理工業で広く利用されている。
20年以上使用および改善の後で、この頃は、それは、食糧化学、薬剤の分野の等普及した乾燥装置穀物の加工産業になった。それはエア フィルター、流動床、サイクロン集じん器、集じん器、高速遠心ファン、制御キャビネットから等成っている。
原料の特性の相違のために、必要な必要性に従って除塵システムと装備することは必要である。それは両方サイクロン集じん器および布のバッグ フィルタを選ぶか、またはそれらの1つ選ばないかもしれない。一般に原料が見掛け密度で軽ければ原料の見掛け密度が重ければ、それそれを集めるためのバッグ フィルタを選ぶことができるサイクロンを選ぶかもしれない。空気運搬システムは要求あり次第利用できる。2種類のこの機械のための操作がある---連続的で、断続的なタイプ。
プロダクト細部:XFシリーズ横の流動床のドライヤー（FBD）の流動床の乾燥機械
| 材料: | SUS316/SUS304/の炭素鋼、等 | 暖房源: | 蒸気/電気/天燃ガス等 |
| 文書: | FAT/I.Q./OQ/PQ | 容量: | カスタマイズされる |
| 制御: | HMI及びボタン | モーター: | ABBは縫う |
働き主義:
流動化の原則を使用して、乾式法の媒体を乾燥する熱いガスで中断される固体粒子。粒状の固体材料は送り装置によって流動性にされるに-ベッドのドライヤー与えられる。送風機意志はろ過されたきれいな熱気を固体材料を熱するためにgas-solid熱に配分の版および流動化の底流動性にされるに熱されておよび多く交換で-ベッド吹く。そして乾燥するべき固体粒子が付いている十分に熱媒体の接触。材料が激しく揺り動かすので、ガス フィルムの抵抗は非常に減った、従って、乾燥の強度は非常に高い。エア フィルターおよびヒーターによって熱されて後、空気は各枝によって小さい部屋の底に運ばれ、乾燥の部屋に材料までの穴があいた網目スクリーンを乾燥する穴があいた版を通ってである乾燥する流動性にすること入る。乾燥された材料は排出出口から排出される。流動性にされる排気ガスはの上から排出される-ベッドおよび固体力はサイクロン集じん器または布袋の塵払いによって集められる。
その間サイクロン集じん器およびバッグ フィルタを通って行って、排気は部屋の乾燥の上から最終的におよびファンによって排出されて出かける。
自動生産は実現することができる。それは一種の連続的な乾燥装置である。それは乾燥温度で低い速度の乾燥で速いプロダクトの質を保証でき、GMPの条件に従ってある。
パフォーマンス特性:
、単純構造そして便利な維持。
B、容易な操作および安定したランニング
C、ユニフォームのgas-solid接触、高く相対的な速度および熱伝達の速度、高い熱効率。
D、回転部品無し、振動の部品、低い維持費。
感熱材料へのF、低い乾燥温度および粒子は損なわれない。
合わせられた材料:
流動性にされる横の複数の部屋-ベッドは粒状、粉の大きさの及び、50からの5000ミクロンに感熱材料を乾燥する平均粒子サイズのために適している。それはおよび都市汚水処理工業化学薬品、鉱山、薬、食品加工、食糧、供給、産業で広く利用される。
適用:
薬の乾式法、化学原料、食糧、処理する穀物は等与える。例えば、健康の保護の未加工薬、タブレット、中国薬、食糧、飲み物、トウモロコシの細菌、供給、樹脂、クエン酸および他の粉。原料の適した直径は普通0.1-0.6mmである。原料の最も適当な直径は0.5-3mmである。
取付けの設計図:
タイプ:サイクロン集じん器Bのタイプと装備されている:内部袋Cのタイプ:サイクロンseparator+bagフィルターによって装備されている
1. 供給の左舷2.の本管機械 1.供給の港 2.内部袋 1.供給の左舷2.の本管機械
3. エアー・ヒーター4.の送風ファン 3.主要な機械4.エアー・ヒーター 3.エアー・ヒーター 4.送風ファン
5. サイクロン集じん器6.の吸引ファン 5.送風ファン 6.吸引ファン 5.サイクロン集じん器及びバッグ フィルタ
7. 物質的な排出の港 7.排出の港 6.吸引ファン7.の排出の港
インストール手順:
1. 装置は基礎ボルトによって固定されるレベルに置かれ部品はよい密封とあるべきである。
2. ファンは置かれた外部屋ですまたは分けられた部屋にそれを置くことができる
3. レイアウトは場所の状態に基づいて調節することができる。
TECHNICALPARAMETERS
|
モデル 指定 |
XF0.25-1 （XF10） |
XF0.25-2 （XF20） |
XF0.25-3 （XF30） |
XF0.25-6 | XF0.3-2 | XF0.3-4 | XF0.3-6 | XF0.3-8 | XF0.3-10 | XF0.4-4 | XF0.4-6 |
|
ベッドの層の区域 （M2） |
0.25 | 0.5 | 1.0 | 1.5 | 0.6 | 1.2 | 1.8 | 2.4 | 3.0 | 1.6 | 2.4 |
|
容量の乾燥 （kg h2O/h） |
10-15 | 20-25 | 30-45 | 52-75 | -30 | 42-60 | 63-90 | 84-120 | 105-150 | 56-80 | 84 |
|
入口の気温 （oc） |
120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 |
|
物質的な温度 （oc） |
40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 |
|
全体寸法（より乾燥したボディ） L×W×H （m） |
1×0.6 ×3.35 |
2×0.6 ×3.35 |
4×0.6 ×3.35 |
6×0.6 ×3.35 |
2×0.70 ×3.4 |
4×0.7 ×3.4 |
6×0.7 ×3.4 |
8×0.7 ×3.4 |
10×0.7 ×3.4 |
4×1 ×3.58 |
6×1 ×3.58 |
| 占領地域（M2） | 18 | 25 | 35 | 40 | 25 | 38 | 45 | 56 | 70 | 18 | 56 |
|
モデル 項目 |
XF0.4-8 | XF0.4-10 | XF0.4-12 | XF0.5-4 （XF50） |
XF0.5-6 | XF0.5-8 | XF0.5-10 | XF0.5-12 | XF0.5-14 | XF0.5-16 | XF0.5-18 |
|
ベッドの層の区域 （M2） |
3.2 | 4.0 | 4.8 | 2.0 | 3.0 | 4.0 | 5.0 | 6.0 | 7.0 | 8.0 | 9.0 |
|
容量の乾燥 （kg H2 O/h） |
112-160 | 140-200 | 168-240 | 70-100 | 140-200 | 140-200 | 175-250 | 210-300 | 245-350 | 280-400 | 315-450 |
| ファン力（kw） | 44 | 66 | 66 | 30 | 66 | 66 | 90 | 90 | 150 | 150 | 165 |
|
入口の気温 （oc） |
120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 |
|
物質的な温度 （oc） |
40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 |
|
全体寸法（より乾燥したボディ） L×W×H （m） |
8×1 ×3.58 |
10×1 ×3.58 |
12×1 ×4.1 |
4×1.2 ×4.1 |
6×1.2 ×4.1 |
8×1.2 ×4.1 |
10×1.2 ×4.1 |
12×1.2 ×4.1 |
14×1.2 ×4.1 |
16×1.2 ×4.1 |
18×1.2 ×4.1 |
| 占領地域（M2） | 74 | 82 | 96 | 50 | 70 | 82 | 100 | 140 | 180 | 225 | 268 |
注:
1. 屋内温度:~300 oc。
2. ベッド区域が4m2より大きければ、ドライヤーは薬の分野で主に使用される;ベッド区域が5m2 ~20m2の間にあれば、ドライヤーは化学分野で主に使用される。
3. 乾燥容量はプラムの水晶の第一次湿気に基づいてである20%測定され、最終的な湿気は5%であり、空気入口の温度は130℃である。他の原料の乾燥容量は実用的な乾燥状態に基づいている。モデルを選んだ場合、以下の事項に注意して下さい::モデルAは中袋の集じん器が付いているサイクロン集じん器およびモデルBおよびサイクロン集じん器および袋の集じん器が付いているモデルCと一致するべきである。
4. 供給モード:
1）星の供給;
2) 空気運搬と与える星;
3) ベルト・コンベヤー;
4) カスタマイズされる。
5.自動化された生産は実現することができる。
6. ユーザーの要求によるカスタマイズされた設計。
7。ファン力は物質的な性能によって決まる。
