詳細情報 |
|||
| 製品名: | RLY （RLQ）シリーズ ガスは熱気の炉を燃やした | 容量: | 300,000-7,000,000kcal |
|---|---|---|---|
| 材料: | SUS316/SUS304/のCS、等。 | 暖房源: | 蒸気/天燃ガス/ディーゼル/等; |
| 臨時雇用者: | 120-700℃ | 制御: | HMI及びボタン |
| バーナー: | カスタマイズされる | 証明: | CE / UL / SGS / EAC / CR – TU |
| ハイライト: | SUS310Sの付属装置,300000kcalガス燃焼の熱気の炉,SUS310Sのガス燃焼の熱気の炉 |
||
製品の説明
RLY （RLQ）シリーズ オイル（ガス）の化学工業、CS /SUS304 /SUS310Sの食品工業のための燃やされた熱気の炉
プロセス記述
燃料は火室で燃え、高温は作り出される。熱量は熱交換装置を通って熱されるために乾燥するために行なう。熱交換によって、空気の温度はに250.Cおよび空気が排出されるよりより少し落ちる。熱されるべき空気は配分の打撃ファンを通した熱気の炉に送られる。後熱は熱気の出口から評価される価値に吸収されて、空気送られた。熱気の温度が評価される上限に達するとき、バーナーは小さい火に自動的に停止するか、または回ることができる。評価される下限への熱気の低下の温度が大きい火に、バーナー自動的に燃えるか、または回ることができる時。熱気の炉のために、それに2つのタイプがある:直接燃やされた熱する方法に基づくタイプおよび間接燃やされたタイプ。
プロダクト変数
|
Spec |
熱容量は提供した |
暖房温度 ℃ |
直接発射された熱効率 | 間接発射された熱効率 | 石油消費（kg/h） | 空気consumptio （m3/h） | |
| 104kg/h | 104kcal/h | ||||||
| RLY/RLQ-1 | 4.2 | 1 | 60~500 | ≥95% | ≥75% | 1.05 | 1.3 |
| RLY/RLQ-4 | 16.8 | 4 | 60~500 | ≥95% | ≥75% | 4.2 | 5.2 |
| RLY/RLQ-10 | 41.8 | 10 | 60~500 | ≥95% | ≥75% | 10.5 | 13 |
| RLY/RLQ-20 | 84 | 20 | 60~500 | ≥95% | ≥75% | 21 | 26 |
| RLY/RLQ-30 | 125 | 30 | 60~500 | ≥95% | ≥75% | 31.5 | 39 |
| RLY/RLQ-40 | 167 | 40 | 60~500 | ≥95% | ≥75% | 42 | 52 |
| RLY/RLQ-60 | 251 | 60 | 60~500 | ≥95% | ≥75% | 63 | 78 |
| RLY/RLQ-80 | 334 | 80 | 60~500 | ≥95% | ≥75% | 84 | 104 |
| RLY/RLQ-100 | 418 | 100 | 60~500 | ≥95% | ≥75% | 105 | 130 |
| RLY/RLQ-120 | 502 | 120 | 60~500 | ≥95% | ≥75% | 126 | 156 |
| RLY/RLQ-180 | 752 | 180 | 60~500 | ≥95% | ≥75% | 189 | 234 |
| RLY/RLQ-200 | 836 | 200 | 60~500 | ≥95% | ≥75% | 210 | 260 |
| RLY/RLQ-300 | 1254 | 300 | 60~500 | ≥95% | ≥75% | 315 | 390 |
| RLY/RLQ-400 | 1672 | 400 | 60~500 | ≥95% | ≥75% | 420 | 520 |
| RLY/RLQ-500 | 2090年 | 500 | 60~500 | ≥95% | ≥75% | 525 | 650 |
プロダクト細部
| 材料: | SUS316/SUS304/のCS、等。 | 暖房源: | 蒸気/天燃ガス/ディーゼル/等; |
| 臨時雇用者: | 120-700℃ | 容量: | 300,000-7,000,000kcal |
| 制御: | HMI及びボタン | バーナー: | カスタマイズされる |
一組の気流乾燥器のための暖房資源として:
バーナーの注目
燃料は火室で燃え、高温は作り出される。熱量は熱交換装置を通って熱されるために乾燥するために行なう。熱交換によって、空気の温度はより少しににより250の℃および空気が排出される落ちる。熱されるべき空気は配分の打撃ファンを通した熱気の炉に送られる。後熱は熱気の出口から評価される価値に吸収されて、空気送られた。熱気の温度が評価される上限に達するとき、バーナーは小さい火に自動的に停止するか、または回ることができる。評価される下限への熱気の低下の温度が大きい火に、バーナー自動的に燃えるか、または回ることができる時。熱気の炉のために、それに2つのタイプがある:直接燃やされた熱する方法に基づくタイプおよび間接燃やされたタイプ。
オイル（ガス）の燃やされた熱気の炉のための職場
適用
炉は、化学工業、自動車で食糧処理する、薬、穀物木製の処理および織物、印刷および等染まることに塗る金属表面のカバーで広く利用されている。

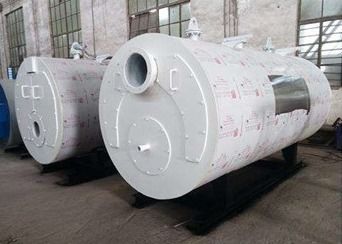

装備図
