詳細情報 |
|||
| 材料: | SUS316/SUS304/の炭素鋼、等 | 容量: | 1時間あたりの10-10000kg |
|---|---|---|---|
| 水蒸発: | 1時間あたりの5-5000kg | パターンの乾燥: | 連続的な乾燥 |
| 臨時雇用者: | 80-350°C | 粉砕モード: | 回転式噴霧器 |
| 暖房源: | 蒸気/電気/天燃ガス/ディーゼル/等。 | 制御: | HMI及びボタン |
| ハイライト: | 30000rpmは乾燥した機械に吹きかける,CSDは乾燥した機械に吹きかける,30000rpm陶磁器の噴霧乾燥器 |
||
製品の説明
CSDシリーズ精密陶磁器の噴霧乾燥器
概説
- 噴霧乾燥プロセスは粉の自由な流れのために連続プロセスをポンプでくむほとんどすべての液体使用することができる。働き主義は乾燥の部屋のそれ噴霧器の霧のしぶきを通って液体に分散すると期待され次にこれらのの熱気と手動扱わないで熱されるプロダクトへのアクセスのしぶき方法を、全体のプロセスある。
- CSDシリーズ噴霧乾燥器は新しい世代の熱心なドライヤーである。プロダクトの改善によってもたらされる技術革新に基づいてLPGモデルの私達の技術スタッフはある。この機械に小さい足跡、簡単な操作、信頼できる特徴があり、よい球形、粉の粒度分布を準備できたり、従ってかなり密度および圧力プロダクトを改良できる。
- 新しい材料に必要条件を提供するファイン セラミックスおよび科学研究の単位の生産のためのCSDシリーズ モデルそして実用的な利点。現在、私達にジルコニア、アルミナ、酸化亜鉛、PTC、炭化ケイ素、窒化珪素、リチウム電池材料、等がある。巧妙な適用。
| 材料: | SUS316/SUS304/の炭素鋼、等 | 暖房源: | 蒸気/電気/天燃ガス/ディーゼル/等。 |
| 容量: | 1時間あたりの10-10000kg | 水蒸発: | 1時間あたりの5-5000kg |
| 臨時雇用者: | 80-350°C | パターンの乾燥: | 連続的な乾燥 |
| 文書: | FAT/I.Q./OQ/PQ | 証明書: | セリウム/UL /CU-TR |
| 制御: | HMI及びボタン | 粉砕モード: | 回転式噴霧器 |
| 高いライト: | 食糧ドライヤー機械は、噴霧乾燥装置を | ||
新しいMタイプの噴霧器の採用
噴霧器に次の特徴がある:
●高速電気回転式噴霧器、最高の回転の速度30,000rpm:
①流れるように動く粉を得ることができる
②均一配られた粒度を得ることができる
③接線で減る付属品。
④粒度は霧化の車輪の回転速度か圧縮空気圧力の変更によって調節可能である。
●、粉のほとんどが乾燥タワー、サイクロン集じん器またはバッグ フィルタへのわずか粉だけの底で集められた缶としてことを保障するように設計されている低帽子タイプの排気の構造は下流の集じん器のgas-solid分離プロセスの圧力を非常に減らす。
●暖房装置は非酸化のヒート パイプの付属品を使用する。乾燥部屋に入る空気は第一次の、中間および高温高性能フィルターを含む3段階のろ過によって完全にろ過し、浄化のレベルは以上，000の等級に達する。外的な不純物はプロダクトにプロダクトの形成し、焼結のような後処理のプロシージャに影響を与える混合から防がれる。
●新しい脈拍の集じん器はDu Pont （米国）から高度の薄板になる材料の新しい世代の特になされる。この波形の濾材に大きい防空情報審査地域、便利なクリーニング、強い再使用可能性、よい帯電防止効果および高温抵抗の特徴がある。同時に、それに良い粉の回復のための重要な回復効率がある。
●粉抽出のパイプラインは速取付けられていた衛生管付属品を採用する（管付属品の内部および外壁は磨かれた準備中の粉の蓄積を防ぐすべてのミラー-である）。乾燥部屋はクリーニングおよび観察のためのマンホールおよび容易な分解、クリーニングおよびプロダクト取り替えのための上昇の梯子が装備されている。
●両方に部屋の部屋の天井の中心そして円錐形の側面をある2流動ノズル。高密度または粘着性の供給を扱うことができる。
●円錐形の衝撃の基盤が壁の沈殿物を避けるのに使用されている。
●新鮮な空気は電気ストーブによって熱され、エア フィルター（F4、F9、H13）によってきれいになる
●高性能のサイクロン:収穫は≥5μpowderのための約98%である。
●部屋の設計を乾燥することはマンホール、粉のパイプラインを採用する衛生管を含んでいる
そして容易のためのクランプはクリーニング維持し。
●オートメーション:12'のSiemens S7-1200を色のタッチ画面採用する。
- 信頼できる連結はMAL操作を避けることができる。
- 入口の気温は、制御、警報、レコーダー（TICAR）示す;
- 出口の気温は、制御、警報、レコーダー（TICAR）示す;
- メニューの調理法変数修正/セービング（さまざまな材料のために）
- 回転式噴霧器の速度の周波数制御;
- 圧縮空気によって制御される2流動ノズル;
- コンバーターによって制御される換気扇
- 出口の温度は送り速度と相互に作用していた;
- 高く有効なエア フィルターのための部屋圧力指摘、相違圧力指摘、等サイクロンおよびbagfilter。
- SSRの±1℃内の偏差によって温度調整された入口。
オートメーション:
入口の気温は示す、制御、警報（TICA）
出口の気温は示す、制御、警報（TICA）
●信頼できる連結はMAL操作を避けることができる
●温度のデジタル表示、ハイ・ロー温度の間の警報;
●電気ストーブが付いている連結、およびシステム保護のための他の連結。
●発熱体に取付けられる安全スイッチ。
●出口の温度は送り速度と相互に作用していた;
●SSRの±1℃内の偏差によって温度調整された入口
●高く有効なエア フィルターのための部屋圧力指摘、相違圧力指摘、等サイクロンおよびバッグ フィルタ。

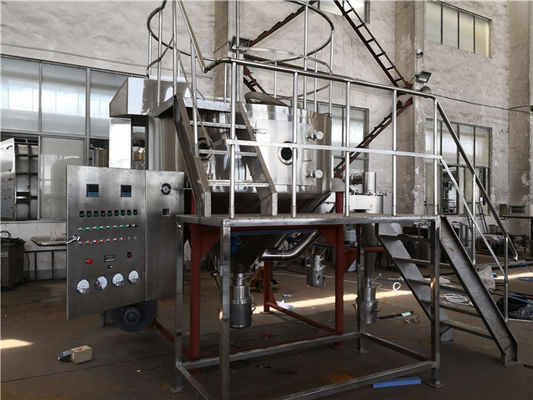

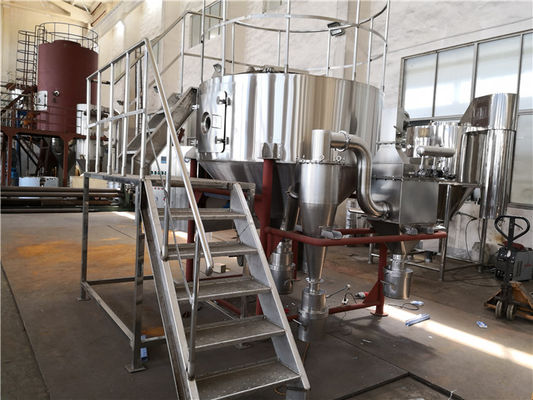

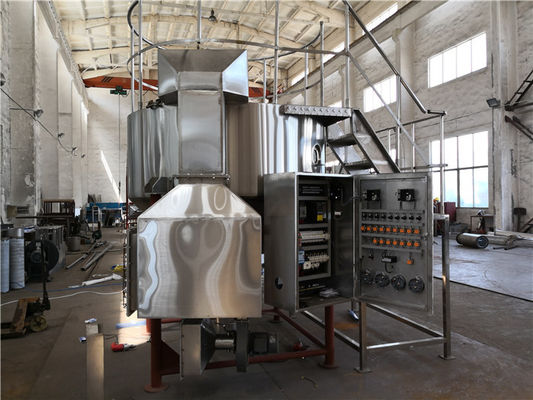

CSDシリーズ精密顧客の場所で取られる陶磁器の噴霧乾燥器の写真----METAL CO.、株式会社LT:
4組のユーザーの場所に渡されるITOタワーのためのCSD-35-Rの精密陶磁器の噴霧乾燥器
プロダクト コレクション システム
配管システム
4組の全ラインに取付けられているITOタワーのためのCSD-35-Rの精密陶磁器の噴霧乾燥器
供給の準備/供給方式
CSDシリーズ精密陶磁器の噴霧乾燥器の半仕上げプロダクト
技術的な変数:
| タイプ | CSD-12 | CSD-16 | CSD-20 | CSD-25 | CSD-30 | CSD-35 |
| 適用 | 研究開発で粒状になる少数の量 | 研究開発で粒状になる少数の量 | 小規模の生産および粒状になること | 生産の粒状になること | 生産の粒状になること | 生産の粒状になること |
| 水蒸発（kg） | 5Kg/h | 10Kg/h | 15Kg/h | 30Kg/h | 75Kg/h | 110Kg/h |
| 乾燥部屋次元（mm） | φ1200 | φ1600 | φ2000 | φ2500 | φ3000 | φ3500 |
| 乾燥部屋の補助的な設備 | マンホール、点検窓、照明の窓、プロダクト リサイクル タンク、空気ハンマー（円錐曲線の3） | |||||
| 粉砕ディスク （ZrO2/SUS304） |
MC-65 | MC-84 | MC-84/MC-100 | MC-125 | ||
| 速度r.p.m | 5000~15000 | |||||
| プロダクト回復 | 低帽子のタイプ、2点のコレクション | |||||
| 物質的な供給方法 | 蠕動性ポンプ | |||||
| 物質的なポンプ容積 | 10Kg/h | 20Kg/h | 30Kg/h | 60Kg/h | 150Kg/h | 220Kg/h |
| 暖房源 | 電気ヒーター | LPGの燃焼炉 | ||||
| ヒーターの容積 | 18Kw | 24Kw | 36Kw | 60Kw | 100000kcal/h | 150000kcal/h |
| 最高の熱気の温度 | 300℃ | |||||
| 補助的な装置 | 強制された草案の送風機、換気扇、第一次フィルター、熱いエア フィルター、サイクロン集じん器、バッグ フィルタ、操作上の梯子 | |||||
| 器械制御 | 熱気の温度の表示および調節警報器具、排気の温度の表示および調節警報器具の噴霧器の頻度表示、乾燥部屋圧力メートル、熱いエア フィルター、差動圧力計、サイクロン集じん器の差動圧力計、バッグ フィルタの差動圧力計 | |||||
| 安全装置 | ヒーターのための過熱保護システム | フレームアウトの点検装置 | ||||
| 力 | 力:380V-3φ器械:220V-1φ | |||||
| 電力（設置済み容量） | 21Kw | 27Kw | 40Kw | 70Kw | 8.5Kw | 10Kw |
| 輪郭次元（m） | W2.4×L1.7 ×H1.9 |
W2.7×L1.8 ×H2.4 |
W3.2×L2.2 ×H2.5 |
W3.7×L3.4 ×H4.9 |
W5.3×L4.0 ×H5.9 |
W6.2×L4.5 ×H8.0 |
| 設置重量 | 950Kg | 1400Kg | 1600Kg | 2000Kg | 3400Kg | 4900Kg |
| 任意装置 | 温度のレコーダー、デジタル噴霧器の速度の表示、噴霧器の振動テスター、二重層の折り返し弁または折り返し弁、振動スクリーン | |||||
※は250°Cの熱気の入口の温度および100°C.の出口の温度に水蒸発の量基づいている。
次がある種のから選ぶべきあなたのための一般的な陶磁器の噴霧乾燥機械である※はまたさまざまなタイプの基盤である関連の改善をすることができる:
CSDシリーズ精密陶磁器の噴霧乾燥器のの後取付け
任意選択:
◆この種類の完全な装置はカスタマイズされた設計に基づいて製造される。ないすべての機能特徴すべての設計を提供するため。実際の構成は契約に従ってなされるべきまたは一致に署名した。
◆主要な電装品のために、私達にABBのような国際的なブランド選択が、Siemensまたはシュナイダーまたは他ある
◆機械の材料のために、私達にAISISUS304、AISISUS304L、AISISUS316、AISISUS316Lの炭素鋼の選択が等ある。
◆制御システムのために、私達に押しボタン、PLC+HMIの選択が等ある。私達は必要とされるに応じて制御システムを設計してもいい。
◆私達は顧客の要求に基づいて私達の噴霧乾燥器のための耐圧防爆システムを設計してもいい。
◆噴霧乾燥器の適切なシステムのために、私達は供給のようなそれを、供給してもいい
システム、空気運搬システム等。
◆植物の暖房装置のために、それは非常に適用範囲が広い。私達は形成してもいい。
それはカスタマ・サイトの条件に、蒸気のような、電気、ガス炉、私達の噴霧乾燥器に一致させるように私達がそれを設計してもいいすべて等基づいていた。
◆暖房装置なしで、冷却用空気が付いている粒子を作るそれはクーラーとしてことができる。
◆完全な、専門R & D装置の、科学的でおよび適度な製品のテスト サービス、広範でおよび詳細な生産技術の交換、研究および調査サービス プラットホーム:
XKIANDAOの会社はYPGのような一連の実験室のさまざまなプロセス テストを顧客にそしてテスト証明サービス、LPG、PSD、BYP、PFSD、等および小さい試験規模また更に少数の生産タイプ テスト単位与えることができる。これらの植物は多くの一連の水平になることの技術的な適用の可能性を確認し、最もよい工程の状態を定め、そして市場分析にサンプルを提供する。
順序の前の通知:
◆供給の名前そして物理的性質:固形分（か含水量）、粘着性、表面張力、水素イオン濃度指数。
◆の正当な残りの含水量、粒度、正当な温度の後の粉容量乾燥。
◆生産、毎日の就業時間/転位。
◆有効エネルギー:、電気容量利用できる、蒸気圧力石炭、オイル、利用できるガス。
◆制御条件:入口および出口の温度は自動的に制御される必要があるかどうか。
◆粉のコレクションの条件:袋のトラップおよび環境を取付けるために排気ガスで要求するかどうか。
◆他の特別な条件。
支払済のテスト サービス:
私達は十分に公衆の、広範囲および専門のアンケートに答えるために新しく、古い顧客歓迎する---ユーザーの要求の指定（URS）に基づいて、市場研究のための準備の期間の間に私達の会社の営業部によって進水した。
会社はユーザーの異なった材料特性、異なった熱するモード、異なった制御条件、異なった出力要求、異なったプロダクト状態、異なった研修会の傾向、異なったきれい場所の条件（CIP）、等に基づいて異なったユーザーの条件を満たすためにあなたのためのそれを設計できる。
いろいろな種類の実験機械はユーザーのテストのための会社で乾燥の特徴を確認するために装備されている。テストのための私達の会社に来るために歓迎される。
