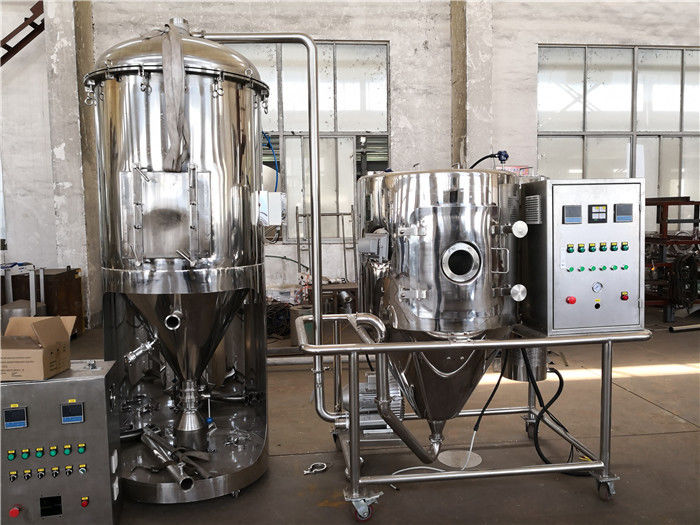

建築材50000kg/H LPGの回転式スプレー乾燥した機械

製品の説明

LPGシリーズ標準的な回転式/遠心噴霧乾燥器



概要の植物の記述

噴霧乾燥は乾燥および粒状化のために液体を使用する、それは解決、乳剤、懸濁液およびpumpableのりのような液体材料から固体粉か粒状プロダクトを、作り出すために最も適している工業生産の最も広く利用された技術であり。

PSDの一連の私達の会社によって発達する精密薬剤の噴霧乾燥器に当然工場の経済的な利点を非常に改良する乾燥の後でそして悪化が良質ターゲット プロダクトのよい出現ない。

この一連の植物は化学、石油化学、冶金、陶磁器、軽工業、食糧、薬剤、建築材および林業の化学工業および生化学的な企業等で広く使用することができる…



材料:	SUS316/SUS304/の炭素鋼、等	暖房源:	蒸気/電気/天燃ガス/ディーゼル/等。
容量:	1時間あたりの10-10000kg	水蒸発:	1時間あたりの5-5000kg
臨時雇用者:	120-600 ' C	パターンの乾燥:	連続的な乾燥
文書:	FAT/I.Q./OQ/PQ	証明書:	セリウム/UL /CU-TR
制御:	HMI及びボタン	粉砕モード:	回転式噴霧器
高いライト:	食糧ドライヤー機械は、噴霧乾燥装置を





働き主義

LPGシリーズ高速遠心噴霧乾燥器は霧そっくりの良いしぶきに供給を、および一致の動きトラックで特別な配分によってタワーに入る採用し、均一粉状の乾燥したプロダクトを形作る非常に短い時間の水を蒸発させる熱気と行ない熱及び多く交換同時に粉砕するために乾燥の部屋の上の高速遠心ディスク噴霧器。



プロセス プロフィール

空気ろ過され、熱されるの後でドライヤーの上の空気ディストリビューターに入る。熱気はのそして均一の乾燥部屋螺線形の形態に入る。タワーの上の高速遠心スプレーヤーを通って、物質的な液体は非常に良い霧の液体のビードに回り、吹きかかる。熱空気の連絡の非常に短い時によって、材料は最終製品に乾燥することができる。最終製品は乾燥タワーおよびサイクロンの底から絶えず排出される。不用なガスは換気扇を通して排出される。



加工技術のこの植物の利点



それは速い乾式法、高性能、よい植物のオペレーティング環境および先端的オートメーションの管理水準および等と、同様に特色になる

加工技術の強い保証を提供プロダクトの色、芳香および好み、およびよい分散性、流動率、容解性、均等性および高い純度はターゲット プロダクトの良質のレベルを得るために維持できる。



乾燥の速度は速く、物質的な液体の表面積は霧化の後で非常に高められる。熱気の流れでは、水の95%-98%は直ちに蒸発させることができ乾燥時間は数秒だけである、従ってこの植物は感熱材料の乾燥のために特に適している。



工程は簡単で、作動し、制御することは便利である。40-60%の含水率が付いている液体のために（特別な材料のための90%まで）、それらは粉プロダクトに乾燥の後で押しつぶし、選別しないで、同時に乾燥することができ、工程は減り、プロダクト純度は改善される。



最終製品、残りの含水量、多く密度および粒子の形の粒度そして配分が精密な標準に合わなければならないとき噴霧乾燥は望ましい技術の1つである。



プロセス パラメータを、ある特定の範囲内で調節するために作動条件の変更による生産の練習では、であるプロダクト粒度、見掛け密度、湿気、等を制御し、管理することは便利…



さらに、熱し、溶けてであることの後で、植物はまたポリエチレンのワックス、bio-fertilizer、混合肥料、等のある特別な材料のために冷た形作り、粒状になることを加えることができる…



機能記述



1. 噴霧器の中心の部品:すべての高精度軸受け（SKF軸受け、スウェーデン）、正価格販売振動価値≤ 5μmのlo、広告の振動価値≤ 15μm;

2. トラブル・フリー操作:7,000時間までまたは多く;

3. 噴霧器の総供給の量:1-50,000kg/h;

4. 電気制御システム:中段、サイズ、異なった必要性を満たす制御選択の変化;古典的な論理のアプローチ;動的過程のシミューレーション・システム;FX-DU/WIN-Cの特別なソフトウェアのプログラミング;PLC制御;構成監視;人間-機械インタフェースのタッチ画面の作戦統制;

5. 薬剤の乾燥機械は加えることができる:GMPの条件に従ってすべてを配管する動揺、掃除のガス、冷却のジャケットおよび他の装置。



植物の主要な構成システムへの紹介



LPGシリーズ高速回転式噴霧乾燥器のために、それは供給の伝達システム、ろ過する空気のためのシステムから成り、次の通り、排出する空気のための部屋、電気制御システムを等集まるシステムおよびプロダクト乾燥する供給の粉砕システムは熱して各システムのための記述ある:



1. 液体の伝達システム噴霧器に液体タンク、磁気フィルター、ポンプからに関する液体を保障するために滑らかに入る等成っている。

2.Airろ過システムおよび暖房装置



新鮮な空気はヒーターに入る前に、Pre&postフィルターを最初に通り、次に熱することのためのヒーターに入るべきである。加熱法のために、等電気ヒーターの蒸気のラジエーター、ガス炉がある。どの方法を選ぶことはカスタマ・サイトの状態によって決まるか。乾燥媒体を保障するためには熱くする空気は高性能フィルターを通って高い純度の乾燥の部屋に入るために前に書き入れる乾燥の部屋を行くべきである。



3. 粉砕システム

粉砕システムはインバーターが付いている高速遠心噴霧器から等成っている。高速遠心噴霧器からの粉は40-120ミクロンの間にである。



4. 部屋システムの乾燥



乾燥の部屋は螺線形の貝、主要な熱気のディストリビューターから成っている

タワーおよび関連した付属品。

a) 螺線形の貝および熱気のディストリビューター:タワーの上の空気入口の螺線形の貝および熱気のディストリビューターは特定の状態に従ってタワーの中の気流を効果的に導くために気流の回転角度を調整でき、wall.inの物質的な棒を避けるためにそこの中間は噴霧器を取付けるための位置である。

b) 乾燥タワー:内部の壁はSUミラー シート、アーク溶接によって溶接される広告である。絶縁材は岩綿である。

c) タワーはタワーをきれいにし、維持すること便利に関してマンホールおよび眺めの港である。タワー ボディ十字インターフェイスのために、管の肘はアークのバット設計、減らす死んだ角度をである;密封されたタイプ。

d) 主要なタワーは空気ハンマーが脈拍および壁の塵の棒を避けるためにに関して時機を得た主要な乾燥タワーに当ることによって、制御されて装備されている。



5. 空気排出およびプロダクト収集システム

材料収集システムのために、複数のタイプがある。サイクロンのような、cyclone+bagフィルター、バッグ フィルタ、サイクロン+waterのスクラバー等。方法は物質的な特性自体によってある。出口の空気のろ過システムのために、私達にフィルターが要求あり次第ある。



6. 電気制御システム

HMI+PLCはスクリーンに、各変数表示することができる。あらゆる変数は容易に制御され、記録することができる。



フロー チャート（1）





フロー チャート（2）

植物の主要な部分の拾い読みしなさい:



噴霧器:タワーの上の冷却のメカニズムはタワーの内部の壁の温度を減らす;これらの実用的で、有効な手段の技術的な革新は実用的な問題を解決し、また伝統中国医学のエキスを乾燥する問題の別の科学技術の跳躍を表す。



回転式噴霧器の特徴



◆乾燥の速度は物質的な液体を粉砕するとき、材料の表面積が非常に増加する高い。熱気流れでは、水の95%-98%は時に蒸発させることができる。乾燥を完了することは数秒だけかかる。これは熱および敏感な材料を乾燥するために特に適している。

◆その最終製品はよい均等性、流れの能力及び容解性を所有する。そして最終製品は純度で高く、質でよい。

◆生産のプロシージャは簡単であり、操作および制御は容易である。40-60%の含水率が付いている液体は粉または粒子プロダクトに（特別な材料のため、内容は90%までであるかもしれない）時間一度乾燥することができる。乾式法の後で、こわれ、生産の操作のプロシージャを減らし、プロダクト純度を高めるために分類のための必要性が、ない。プロダクト粒子の直径、緩みおよび含水量はある特定の範囲内の操作の条件の変更によって調節することができる。制御し、作動することは非常に便利である。



熱気ディストリビューター（すなわち、熱気の渦巻形および熱気ディストリビューター）の:対数螺線形の気流の部屋を通して、熱気は円周の方向で均等に配られる;ガイドの刃の2グループがあり、風向および速度は熱気を作るためにガイドの刃の角度の調節によって調節され、粉砕されたしぶきは最もよい接触にある;同時に、熱気は乾燥タワーに均等にそして渦巻状に配られ、材料および理想的な乾燥の効果の粉砕されたしぶきと均等に連絡されて達成される。



回転式噴霧器ディスクのさまざまな指定

霧化ディスクのための動的バランスをとる機械

NETZSCHねじポンプは回転式噴霧器に絶えず懸濁液の供給を供給する

直接ガス燃焼 バーナーの制御装置

直接ガス燃焼 バーナー



空気ディストリビューター



技術的な変数:

タイプ 項目		LPG -5	LPG -25	LPG -50	LPG -100	LPG -150	LPG -200	LPG -500	LPG -800	LPG -1000	LPG -2000	LPG -3000	LPG -4500	LPG -6500
水蒸発（kg/h）		5	25	50	100	150	200	500	800	1000	2000年	3000	4500	6500
吹きかけなさい/粉砕のタイプ		回転式噴霧器
噴霧器の速度 （r/min）		25000		18000		16000			12000-13000			11000-12000
粉砕の直径（mm）		50		102		108			180-210		プロセス条件に従って定められる
部屋（m）の直径	D	0.9	1.75	2.3	2.7	3	3.2	4.7	5.6	6.2	プロセス フロー、場所の状態およびユーザーの要求に従って定められる
L （m）	M	1.6	4	4.5	5.2	7	7.5	12.5	13.5	14.5
W （m）	L	0.91	2.7	2.8	3.5	5.5	6	8	12	14
H （m）	H	1.75	4.5	5.5	6.7	7.2	8	10	11	15
噴霧器（m）の持ち上がる高さ	H1	-	2.5	2.5	3.2	3.2	3.2	3.2	3.2	3.2
注:水蒸発の量は熱気の入口および出口の材料、固形分および温度の特徴と関連している。



湿気の蒸発のカーブ:

噴霧乾燥器がユーザーの科学技術の条件の要因、材料の機能および場所の状態と変わる、標準外装置に属するという事実が原因で、図表はユーザーの参照に選ぶことができる。「設計状態の形態で」満たし、私達の会社にそれを戻しなさい。私達は理性的な構成計画を提供する。



注:水蒸発容量のために、それ物質的な特性への親類、入口および出口の温度は、次の図表を示す。





植物および取付けの元の写真

9メートルの直径が付いている回転式噴霧乾燥器



適用範囲



◆化学工業:フッ化ナトリウム（カリウム）、アルカリ染料および顔料の、混合肥料中間、染料蟻ケイ酸、触媒、硫酸の代理店、アミノ酸、白いカーボン等。

◆プラスチックおよび樹脂:AB、ABS乳剤、尿酸の樹脂、フェノールのアルデヒド樹脂、尿素ホルムアルデヒド樹脂、ホルムアルデヒドの樹脂、ポリエチレン、多クロロプレンおよび等。

◆食品工業:脂肪質の粉乳、蛋白質、ココア粉乳、代わりの粉乳、卵白（卵黄）、食糧および植物のオートムギ、鶏ジュース、コーヒー、即刻のdissoluble茶、味をつける肉、蛋白質、大豆、ピーナツ蛋白質、水解物等。

◆砂糖、コーン シロップ、コーン スターチ、ブドウ糖、ペクチン、モルト砂糖、ソルビン酸のカリウムおよび等。

◆陶磁器:酸化アルミニウム、セラミック タイル材料、酸化マグネシウム、talcum等。



先端的産業オートメーションの制御システム

オートメーションの制御システムは始まり、停止し、そして連結装置、プロセス パラメータのPIDのループ詐欺のとのSiemens PLCのコントローラーの親grammable論理のコントローラーS7-315 2DPによって基づいたプログラミング ソフトウェアSTEP7 5.5を。trolおよびアラーム処理機能採用した。

最初に、制御システムはオペレータの命令を受け入れることであり条件がプログラムが実行されるプロセスを定めるために情報を集める場面の論理に従ってあればそれから会われる。条件が満たされれば、さまざまなタイプの装置の制御プロセスを可能にするか、または不具にする特定の順序の出力信号の制御プログラム。



HMIのhuman-machineインターフェイスは、モニター作動するために、乾燥装置の制御システム分析データ、記録および印刷物を達成するのにSiemens SIMATIC WinCC構成ソフトウェアを使用している。それは現地装置および運用要員の組合せを完了した。HMIによって異なったプロダクトを完了する、オペレータは命令、または異なった方式またはプロセス パラメータを入れることができる;同時にシステムの状態についての情報を手に入れること;そして現在の工程か遡及する（問い合わせ）歴史的生産の重要なデータ記録 プロセスをシステム情報をただしなさい;異常の場合には、システムはアラーム シグナルを送る。



LPG-1200遠心噴霧乾燥器ICPのコントロール パネル

大きいスプレー タワーのフィールド制御部屋





任意選択:



◆この種類の完全な装置はカスタマイズされた設計に基づいて製造される。ないすべての機能特徴すべての設計を提供するため。実際の構成は契約に従ってなされるべきまたは一致に署名した。

◆主要な電装品のために、私達にABBのような国際的なブランド選択が、Siemensまたはシュナイダーまたは他ある

◆機械の材料のために、私達に選択onAISISUS304、AISISUS304L、AISISUS316、AISISUS316Lの炭素鋼が等ある。

◆制御システムのために、私達に押しボタン、PLC+HMIの選択が等ある。私達は必要とされるに応じて制御システムを設計してもいい。

◆私達は顧客の要求に基づいて私達の噴霧乾燥器のための耐圧防爆システムを設計してもいい。

◆噴霧乾燥器の適切なシステムのために、私達は供給のようなそれを、供給してもいい

システム、空気運搬システム等。

◆植物の暖房装置のために、それは非常に適用範囲が広い。私達は形成してもいい。

それはカスタマ・サイトの条件に、蒸気のような、電気、ガス炉、私達の噴霧乾燥器に一致させるように私達がそれを設計してもいいすべて等基づいていた。

◆暖房装置なしで、冷却用空気が付いている粒子を作るそれはクーラーとしてことができる。

◆完全な、専門R & D装置の、科学的でおよび適度な製品のテスト サービス、広範でおよび詳細な生産技術の交換、研究および調査サービス プラットホーム:

XKIANDAOの会社はYPGのような一連の実験室のさまざまなプロセス テストを顧客にそしてテスト証明サービス、LPG、PSD、BYP、PFSD、等および小さい試験規模また更に少数の生産タイプ テスト単位与えることができる。これらの植物は多くの一連の水平になることの技術的な適用の可能性を確認し、最もよい工程の状態を定め、そして市場分析にサンプルを提供する。



順序の前の通知:



◆供給の名前そして物理的性質:固形分（か含水量）、粘着性、表面張力、水素イオン濃度指数。

◆の正当な残りの含水量、粒度、正当な温度の後の粉容量乾燥。

◆生産、毎日の就業時間/転位。

◆有効エネルギー:、電気容量利用できる、蒸気圧力石炭、オイル、利用できるガス。

◆制御条件:入口および出口の温度は自動的に制御される必要があるかどうか。

◆粉のコレクションの条件:袋のトラップおよび環境を取付けるために排気ガスで要求するかどうか。

◆他の特別な条件。



支払済のテスト サービス:

私達は十分に公衆の、広範囲および専門のアンケートに答えるために新しく、古い顧客歓迎する---ユーザーの要求の指定（URS）に基づいて、市場研究のための準備の期間の間に私達の会社の営業部によって進水した。



会社はユーザーの異なった材料特性、異なった熱するモード、異なった制御条件、異なった出力要求、異なったプロダクト状態、異なった研修会の傾向、異なったきれい場所の条件（CIP）、等に基づいて異なったユーザーの条件を満たすためにあなたのためのそれを設計できる。

いろいろな種類の実験機械はユーザーのテストのための会社で乾燥の特徴を確認するために装備されている。テストのための私達の会社に来るために歓迎される。
