詳細情報 |
|||
| 製品名: | Scrapperが付いているドラム乾燥機 | 区域の乾燥: | 1.12-10.60 M2 |
|---|---|---|---|
| moc: | SUS316/SUS304/の炭素鋼、等 | 暖房源: | 蒸気/電気/天燃ガス/ディーゼル/と |
| 温度: | 100-350℃ | 水蒸発: | 40-630kg/h |
| 力: | カスタマイズされる | ブランド: | XIANDAO |
| ハイライト: | HGの伝導のドライヤー,630kg伝導のドライヤー,HGの転倒のドライヤー |
||
製品の説明

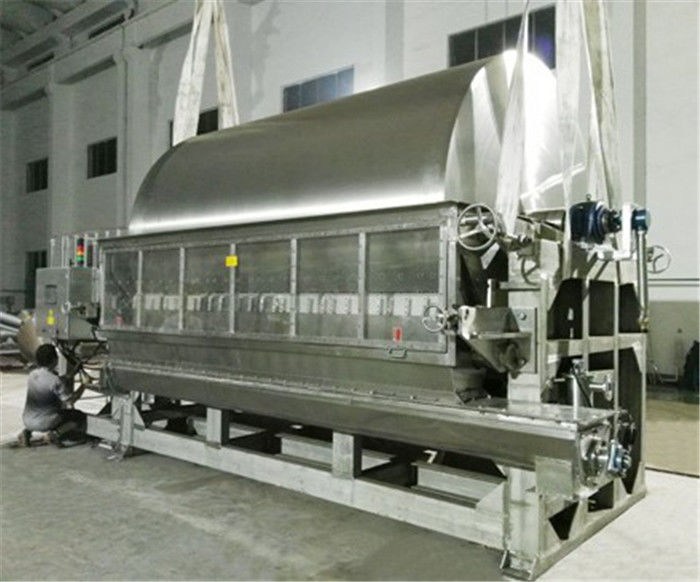

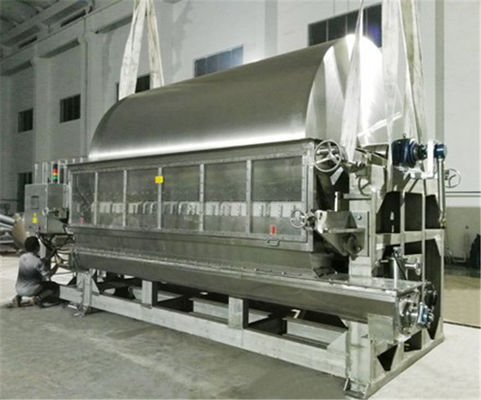

SCRAPPERとのHGシリーズ ドラム乾燥機/TUMBLEのドライヤーCYLINDRERのドライヤー/FLAKER
プロダクト序文:
HGシリーズ ドラム乾燥機は回転一種の行な式内部暖房が付いている連続的な乾燥装置の回転である。ドラムの下の物質的な液体の容器からのドラムへの材料のフィルムの付加のある特定の厚さ。次に熱は管を通したシリンダーの内部壁と外的な壁および材料のフィルムに、材料を乾燥するために材料のフィルムの湿気を蒸発させるように移る。乾燥されたプロダクトはシリンダーの表面で合う刃によってそれから擦れ、螺線形のコンベヤーに刃の下で落ち、そして運ばれ、集められ、そして詰まる。
プロダクト細部:
| MOC: | SUS316/SUS304/の炭素鋼、等 | 暖房源: | 蒸気/電気/天燃ガス/ディーゼル/等。 |
| 温度: | 100-350℃ | 区域の乾燥: | 1.12-10.60 M2 |
| 水蒸発: | 40-630kg/h | 力: | カスタマイズされる |
技術仕様:
|
Spec |
シリンダーdiameterxの長さ（mm）のサイズ | 有効な加熱面積（M2） |
容量（Kg.H O/m2.h）の乾燥 2 |
蒸気の消費（Kg/h） |
モーター（kw）の力 |
サイズLxWxH （mm） |
重量（kg） |
| HG-600 | Φ600x800 | 1.12 | 20-50 | 30-80 | 2.2 | 1700x800x1500 | 850 |
| HG-700 | Φ700x1000 | 1.65 | 30-70 | 50-100 | 3 | 2100x1000x1800 | 2000年 |
| HG-800 | Φ800x1200 | 2.26 | 40-100 | 60-150 | 4 | 2500x1100x1980 | 3000 |
| HG-1000 | Φ1000x1400 | 3.30 | 60-150 | 90-230 | 5.5 | 2700x1300x2250 | 6200 |
| HG-1200 | Φ1200x1500 | 4.24 | 80-200 | 120-300 | 7.5 | 2800x1500x2450 | 8500 |
| HG-1400 | Φ1400x1600 | 5.28 | 100-250 | 150-400 | 11 | 3150x1700x2800 | 10000 |
| HG-1600 | Φ1600x1800 | 6.79 | 140-320 | 200-500 | 11 | 3350x1900x3150 | 12000 |
| HG-1800 | Φ1800x2000 | 8.48 | 170-400 | 250-600 | 15 | 3600x2050x3500 | 14000 |
| HG-1800A | Φ1800x2500 | 10.60 | 200-500 | 300-750 | 18.5 | 4100x2050x3500 | 15200 |
| HG-2000 | Φ2000x3000 | 14.1 | 300-700 | 450-1000 | 22.5 | 5000x2500x3600 | 17500 |
| HG-2500 | Φ2500x3500 | 20.6 | 400-1000 | 600-1500 | 25.5 | 5500x2900x3800 | 20500 |
注:
私達の会社はドラム スクレーパーのドライヤーの2つの部門を作り出す:単一シリンダーおよび二重シリンダー タイプ。私達はまた顧客からの要求の点では上部の物質的な送り装置が付いている二重シリンダー ドライヤーを設計してもいい。
働く主義:
ドラム乾燥機は蒸気のjacket-ed暖房を通って一種の連続的な乾燥装置である。回転シリンダー ボディは下方部分で置かれる物質的なタンクを通してある特定の厚さの液体の原料のフィルムに付す。原料の含水率が急速に蒸発し、のりの反作用が起こるように、顕熱（蒸気）はドラム ボディの内部外壁に管を通して通じ、次に液体の原料のフィルムに行なわれる。ドラム ボディの連続的な回転によって、最終的に材料は完全に乾燥し、貼るプロセスは達成する。
完全に乾燥されたプロダクトはドラム ボディの表面に取付けられ、次にスクレーパーの底のねじコンベヤーで集まるスクレーパーによって回転シリンダー ボディを離れて擦れる。ねじコンベヤーの排出の端に、押しつぶす装置は置かれる。押しつぶされることおよび薄片の後でプロダクトはにある
重量を量り、パッキングのためのクリーン ルームに運ばれる。この時点で、乾燥および貼るプロセスは達成する。
特徴
1. 高い熱効率。シリンダー ドライヤーの熱伝達の原則は行なう指示が全操作の円で同一保つ熱伝導である。端カバーおよび放射損失の熱放散を除いて、すべての熱はシリンダーの壁のぬれた材料の蒸発に使用することができる。熱効率は80%-90%に達することができる。
2. 大きい操作の伸縮性および広い適用。シリンダー ドライヤーのさまざまな乾燥の要因はシリンダー等の速度を回す熱媒体の物質的なフィルムの供給材料/厚さ、温度の密度のような、調節することができる。シリンダー ドライヤーの速度を乾燥することを変えることができるかどれが。これらの要因に相関が互いないので、約操作を持って来、さまざまな材料の乾燥に適当に乾燥し、生産の別の条件を満たすために大きい便利をさせる。
3. 短い乾燥の期間。材料の乾燥の期間は普通10から二番目に15である、従ってそれは感熱材料のために適している。それはまたより少ない圧力条件の下で真空に置かれれば作動させることができる。
4. 速い乾燥速度。シリンダーの壁で塗られる材料のフィルムとして非常に薄い。通常、厚さは0.3から熱の方向と1.5mm、であり多くの送信は30-70kgで同一、フィルムの表面の蒸発の強さ保つことができるである。H2o/m2
応用範囲
それは化学工業、染料の企業、製薬産業、食糧企業、冶金学の企業の液体の原料か厚い液体を等乾燥するために適している。
スクレーパーが付いているドラム/転倒シリンダー ドライヤーのための条件
会社の特定の状態の点から見て、私達は私達の顧客の会社の設計にこれによって次の条件を作る:
1. 塵取り外しおよび臭気の取り外し装置が整理されるべきであることは必要である（ぬれたスクラバー装置と）;
2. 第一次および中間効率フィルターは空気入口に加えられない;
3. バーナーはイタリア人のリヤドのブランド プロダクトを選んだ;
4. 物質的な供給装置が装備されているため（ねじコンベヤーを使用して）;
5. ボイラー鋼鉄は燃焼の部品のために使用され、ステンレス鋼は機械頭部およびドラムの内部接触の部品のために使用され、炭素鋼は他の部品に使用することができる;
6. シリンダーは顧客の特定の条件に一致してあるように設計されている（1.4 * 14mおよび等のような）;
7. 材料のアグロメレーションを防ぐためにAdd押しつぶすことおよび中感動的な装置（シャフトによって）;
8. 配分の粉砕機は材料が容易な乾燥のためのストリップに絞る第一次製品、ねじコンベヤーを通して装置に入る場所に取付けられているべきである。
9. 装置は基盤およびバーナーを備えている。
10. 私達の会社は植物に電気および水を接続するために責任がある装置の基礎だけを提供する。
フロー チャート:
ドラム乾燥機の構造のスケッチ:
特徴から、それは2つのタイプに分けることができる:単一シリンダーおよび二重シリンダー。さもなければそれはまた操作圧力に従って2つのタイプに分けることができる:正常な圧力および減圧のタイプ。
