詳細情報 |
|||
| 製品名: | 管束のドライヤー | moc: | ステンレス鋼、炭素鋼、等 |
|---|---|---|---|
| 暖房源: | 電気/天然ガス/ディーゼル/等 | 区域の乾燥: | 3.3-200 M2 |
| 温度: | 100-350℃ | 水蒸発: | 10-1800kg/h |
| 力: | カスタマイズされる | ブランド: | XIANDAO |
| ハイライト: | GZGの伝導のドライヤー,管束の伝導のドライヤー,3.3m2管束のドライヤー |
||
製品の説明

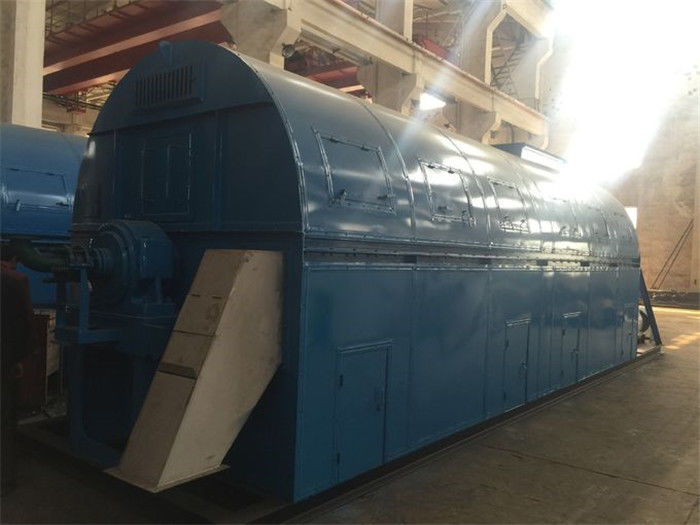

管束のドライヤー
概説:
- 管束のドライヤーは乾燥のための伝導モードに基づいている。熱くする管および蒸気が熱されるべきプロダクトによっておよび乾燥された唯一の接触は直接蒸気を発する。管束は向流の主義（t0の反対の方向のすなわち蒸気の流れ物質的な流れの方向）で作動する。管束のドライヤーは乾燥した状態の材料の乾湿両方のプロダクト流量特性、固まりの皮の形成傾向および熱感受性の考慮によって設計されている。
- 管束のドライヤーで管は回転貝の内部の周囲の円周の方法で整理される。この全体の貝および管アセンブリはタイヤ/ローラーで支えられたり及び適したギヤ ドライブを通して運転される。ぬれた供給材料はドライヤーの貝の1つの端に取付けられている物質的な入口のノズルを通して与えられる。このぬれた供給はスクリュー給炭機を通して与えられる。供給材料は回転貝に取付けられる持ち上がる刃の助けによって管で沢山与えた。蒸気は貝の物質的な排出の端に取付けられている回転接合箇所を通って管で入る。材料は貝の物質的な排出の港から乾燥されて及び排出されて得る。蒸気は吸引の送風機の助けによって供給の端からサイクロン集じん器の罰金を分けた後取除かれる。適した密封の整理は空気漏出およびプロダクト損失を防ぐために提供される。
- 管束は静止した隔離されたハウジングの中で回る。蒸気は乾燥および凝縮物のための管束の1つの端がもう一方の端から取除かれるけれども渡される。乾燥するべきぬれた供給材料は1つの端に供給のノズルからの静止したドライヤー ハウジングに与えられる。材料は持ち上げられて及び管束の周囲で提供される持ち上がる刃の助けによって管で沢山与えられて得る。材料は伝導の熱伝達によって乾燥されて得る及びもう一方の端から排出される。
技術的な変数:
|
spec |
回転（rpm）の速度 | 主要な機械力（kw） |
熱交換区域 （M2） |
容量を乾燥する（water/m2hのkgを蒸発させなさい） |
全体寸法 （L*W*H） （mm） |
重量（t） |
| GZG50 | 5-8 | 5.5 | 50 | 4.7 | 8032×1712×2250 | 9.0 |
| GZG100 | 5-8 | 7.5 | 100 | 4.7 | 9100×1912×2470 | 14.0 |
| GZG150 | 5-8 | 11 | 150 | 4.7 | 8500×2212×2810 | 18.5 |
| GZG200 | 5-8 | 11 | 200 | 4.7 | 10000×2212×2810 | 20.0 |
| GZG250 | 5-8 | 15 | 250 | 4.7 | 10200×2212×2810 | 23.0 |
| GZG300 | 5-8 | 22 | 300 | 4.7 | 10784×2488×3383 | 26.0 |
| GZG350 | 5-8 | 30 | 350 | 4.7 | 12048×2488×3383 | 28.0 |
| GZG400 | 5-8 | 30 | 400 | 4.7 | 13048×2488×3383 | 30.0 |
| GZG500 | 5-8 | 45 | 500 | 4.7 | 11298×2982×3965 | 40.0 |
| GZG600 | 5-8 | 75 | 600 | 4.7 | 12298×2982×4165 | 45.0 |
| GZG700 | 5-8 | 75 | 700 | 4.7 | 13298×2982×4365 | 51.0 |
| GZG800~2000 | 5-8 | 75 | 700~2000 | 4.7 | / | / |
プロダクト細部:
| MOC: | SUS316/SUS304/の炭素鋼、等 | 暖房源: | 蒸気/電気/天燃ガス/ディーゼル/等 |
| 温度: | 100-350℃ | 区域の乾燥: | 3.3-200 M2 |
| 水蒸発: | 10-1800kg/h | 力: | カスタマイズされる |
GZGシリーズ管束のドライヤーの特徴:
GZGシリーズ管束のドライヤー（管の束のドライヤー）は間接熱されての並流および向流の乾燥両方のどれの場合もある接触のタイプ乾燥機械。それは非常に経済的で、実用的である。いろいろな種類の乾燥機械の間で、それはパワー消費量および熱消費量の最も低い。水の1つのkgを蒸発させることは2kg蒸気にだけ1.5、流動性にするドライヤーの消費の50%だけを消費する。1粒のトンによって発酵させる草の粉を乾燥することは流動床と15kW/h、25%だけを比較する消費する。電力の消費および蒸気の消費は両方同じ親切なプロダクトの高度のレベルに達する。高水内容が付いている材料は乾燥の柔軟性広い乾燥することができる。乾燥時間は材料の特性および湿気の条件に従って調節することができる。それは高いオートメーションの連続操作、または特別な技術的なプロセスのための断続的な操作のどれである場合もある。機械はより少ない付属品、密集した技術的なプロセスを備え、小さい区域を占める、その上、取付けることは容易である。
装置構造および材料の記述
- 与え、排出ポイントは顧客か要求を処理することによって定めることができる。
- 枯渇システム使用上の空気吸引の計画は否定的な圧力の下で、排気除塵の空気サイクロン集じん器（分けられた購入）に入って、空気枯渇の出口は排出される塵がないことを保障できる。
- 外の熱保存の使用&=50mm石の綿。
- 束ね管の低いシリンダーは&=4mmのステンレス鋼の版を、上部シリンダー使用する&=3mmのステンレス鋼の版を使用する;不可解な版は&=3mmのステンレス鋼を使用する;熱する管はGB9948/20#の石油の割れる管を使用する;残り使用炭素鋼。
- 関係の強さを保障し、操作の長寿を延長する管と管の版の使用拡張管間の接合箇所。
安全の概説
装置の機能不全か失敗の場合には装置およびプロダクトが安全な状態に残ることを保障する、必要な保護対策は取られる。人員、プロダクトおよび装置の安全を保障するために次の設備を提供しなさい:
A) 適切な故障検出および警報通告
- 作動のガスのための圧力送信機:装置は始まることができないまたはガス圧力が余りに低いとき噴霧器は吹きかかることができない。（任意）
- 容器の圧力送信機:容器の肯定的な圧力が設定値を超過する場合、入口および吹き出し弁は自動的にの近くでオペレータおよび部屋の安全を保障する。（任意）
- 装置の各エアバッグのための圧力送信機（エアバッグのシーリング装置に必要ならば限られる）:装置の各エアバッグのシールの空気圧が余りにも低いですかまたは漏出が行われるとき、装置は始まるか、または驚かすか、または停止できない。（任意）
- 流れおよび電圧送信機:流れおよび電圧が検出または自動シャットダウンのための機械を停止するには装置の操作の間に余りにも高くまたは余りにも低いとき、オペレータは知らせられる。（任意）
B) ホスト/主要なセットの危険信号
- すべての熱く/主要な一定の表面のための警告。
- 危険信号は下記のように示されている:
- すべての回転部品はきちんと密封される。
C) 非常停止のボタンはオペレータにとって入手しやすい区域にある
- 非常停止のためのボタンは作動し易い人間-機械インタフェースの操作スクリーンで置かれる。
D) 装置からの騒音1mは75 dbの下にある。
- 騒音源が隔離された後、装置の騒音は75dbよりより少しである場合もある。
E) 装置が働くときよりよく発生する静電気を除去するために装置の各分離の場所でよい基づいている装置を、置きなさい。
F) 電源の異常および回復
- 電源異常の場合には、オペレータを、装置自体およびプロダクトは停止状態に保護するために、装置ある。
- 力が再供給されるとき力を再始動するように人間の介在が要求されるべきである装置がGMPの定めるところにより自動的に動くことができないことは必要であり。
適用:
1. 乾燥機械は緩い材料を乾燥するために適している、例えば:大きい粒子のない粉、粒子および切れの形。
2. 化学工業、食品工業、供給の企業および他の企業の適用、例えば:澱粉の工場、供給の工場、食肉加工の工場、ワインの工場、ビール工場等。
材料の特徴
| 正常で物質的な軽工業 | 機械に入る前の含水量 | 乾燥したプロダクトの含水量 |
乾燥強度の蒸発 2 kgH2O/m h |
エネルギー消費（水のkj/evaporate kg） |
| わら | 55% | 3-5% | 2.5-3 |
3500-3800 （水のkj/evaporate kg） （840-910 water>の蒸化器kg） |
| トウモロコシ繊維 | 60% | 10-12% | 4.8 | |
| 発酵させた草力 | 45% | 12-13% | 4.7 | |
| 木の部分および木の破片 | 20% | 2-3% | 4.3 | |
| ポテト繊維 | 65% | 10-12% | 4.8 | |
| ビールまたは精神のための蒸留器の穀物 | 65% | 10-12% | 4.9 | |
| 供給のキャリア | 16% | 6-8% | 4.2 | |
| 菜種 | 60% | 5-7% | 4.5 | |
| ブタの血は力を発酵させた | 35% | 10% | 4.4 | |
| 骨力 | 40% | 10% | 4.6 |
フローチャート:
1. 物質的な入口
2. 運転装置
3. 蒸気のコネクター
4. 外部の貝
5. 排気の入り口
6. 基礎
7. 管の不手際の内部の要素
8. 物質的な出口
9. 蒸気の出口のコネクター
