高い熱する効率20rpm KJGの空の刃のドライヤー

製品の説明

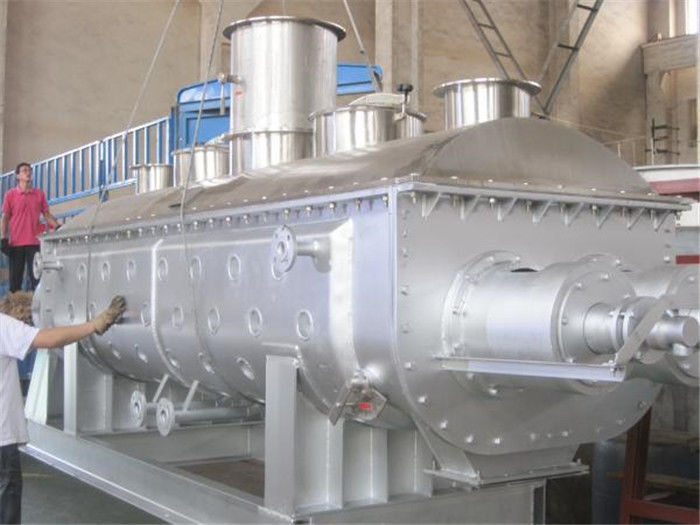

KJGシリーズ空のかいドライヤー（空のインペラーのドライヤー） （かいドライヤー）

KJGの空の刃のドライヤーは間接的にのり、微粒、粉およびスラリーの材料を熱するか、または冷却できる。それはまた乾燥し、冷却し、暖房、殺菌、反作用、そして低温の燃焼の単位プロセスを完了できる。特別な熱移動の動揺の刃のくさびは装置で持っている高い熱移動の効率をタイプし、熱移動の表面に自動クリーニング式機能がある。

プロダクト細部

概説:

材料ののり、粒子、粉およびスラリーの状態の乾燥するか、または冷却のために適当、低温の下で乾燥し、冷却し、熱し、殺菌し、反応し、そして燃焼のプロセスを行いなさい。特別な動揺および暖房の移動の刃は、高熱の移動の効率を作り、自動クリーニング式機能を提供する。特別なくさびは動揺を形づけ、熱移動の刃に暖房の移動の表面の高熱の効率そして自動クリーニング式機能がある。

空のくさび形の刃は空シャフトに集中される。空シャフトからの刃を通る熱媒体の流れ。有効な容積の熱移転地域は非常に高い。熱媒体の温度較差は-40 ℃へ320 ℃である。それは蒸気であるかもしれないまたは液体国家は、蒸気、熱オイル等間接暖房のような、そこに空気によって遂行される熱ではない。すべての熱は熱絶縁材の層の無くなったのを除く材料を乾燥するにために利用される。くさび形の刃の表面に自動クリーニング式機能がある。プロダクト粒子の相対的な動きおよびくさび形の表面効果の清浄作用は、これくさび形の表面に付す材料をきれいにし従って働くことの間に熱移動の表面の清潔を保つことができる。空の刃のドライヤーの貝はΩ型であり、空の感動的なシャフトの2か4部分は通常貝で装備されている。材料の漏出を避けるか、または物質的な支払能力がある蒸気を集めるため、貝が付いている密封された末端カバーそしてトップ・カバーがある。排出の港は妨害の版を熱伝達の表面が材料によって十分に十分に表面の貢献を表示するためにカバーされるように物質的で水平な高さを保障するために与えられ。回転コネクター、ジャケットの貝および空の感動的なシャフトを通る熱移動媒体の流れ。最もよい移動の効果を保障するためには、空の感動的なシャフトは異なった熱媒体に従って別の内部の構造を採用する。

技術的な変数:

Refs。 独特変数のリスト

注:変数のいくつかは実際の設計に応じて、調節され。

仕事の主義:

空のかいドライヤーの熱伝達の表面はかい、動揺シャフトおよび壁の表面を含んでいた。そしてかいの熱伝達区域は大多数である、従って装置の構造は密集して、単位体積の熱伝達区域は高い。材料が高熱の移動係数を得ることができるようにかき混ぜ、混合は物質的な転換を占領地域激しくし、スペースは小さく、植物の資本コストは救われる。かいの構造が期間の間にの間に特別、材料突き出、緩む、増強される乾燥であるので。部屋の乾燥の負荷の比率は高い、それ80~90%である場合もある乾燥時間数分から少数の時間への感動的なシャフトの送り速度、回転式速度および負荷の比率の調整によって調整することができる。そして供給の港から港の排出への材料の動きは基本的にピストン動きである。その滞在時間の配分は狭い、従ってプロダクトの湿気は均一である。感動的なシャフトのかいにある特定の軸角度がある、従って材料を絶えず乾燥できる。

装置の構造:

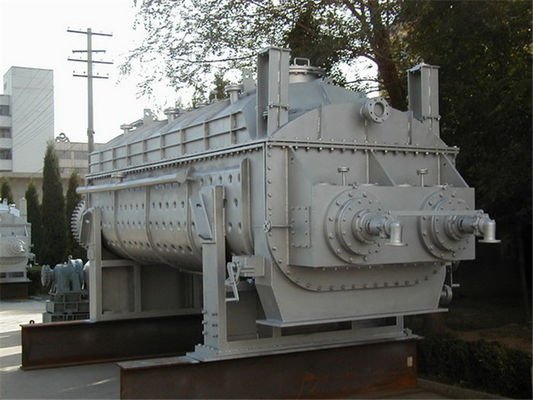

構造をもたらすために二重シャフトのタイプを例えば取る（かいドライヤーは単一シャフト、二重シャフトおよび4シャフトのタイプを含んでいる）。それはジャケット、表表紙、かい、2つの端カバーが付いている2つの空シャフトが付いているW型の貝から、ギヤおよびチェーン車輪および等含んでいるスイベル・ジョイント、軟らかな金属の管伝達メカニズム成っている。

装置の中心はシャフトで溶接される2つの空シャフトおよび空のかいである。かいの形はそれの中のくさび形の空のhemi円の形、入力熱媒体である場合もあるである。感動的な機能を除いて、それはまた熱伝達装置である。かいの2つの主要な熱伝達の表面は斜面の表面である。物質的なとき斜面の表面が付いている接触、微粒はかいの回転を用いる斜面の表面から入れる。それは絶えず更新される熱伝達を可能にすることができる、従って熱伝達は増強される。かいの三角形の底で底の沈殿物、従って死んだコーナーを避けることができることスクレーパーの刃、それが材料を掃除できるある。

かいの配分および各部分のサイズのためのある装置がある。そして区域を乾燥し、区域を排出する供給区域にかいがだけでなく、ある、しかしまた補足の単位、および乾燥した均一に機械仕事を固定して保障できる。、滞在時間は調整することができる。

適用

かいドライヤーは食糧、染料化学、石油化学、産業沈積物、等で首尾よく使用された。熱伝達、かき混ぜる冷却の特徴は装置が次の単位操作を達成することを可能にする:か焼（低温）、冷却、乾燥（支払能力がある回復）、暖房（溶けること）、反作用および殺菌。混合の刃は、同時に、熱伝達の表面であり、これは単位体積の増加の熱伝達区域を、短くする処理時間を作る。くさびの刃の行為はだけでなく、熱伝達の表面をが、また自動クリーニング式機能を所有している。圧縮-拡張の混合機能は材料を混合される作る。材料は「ピストン流れ」として軸に沿って動くためになされ軸間隔に、物質的な温度、湿気およびmixednessの勾配は非常に小さい。
低温のか焼を達成するために1.熱伝導性オイルは熱媒体、かいドライヤーとして加えられる。のような:二水化物カルシウム硫酸塩（CaSO4 2 H2O）の、1/2 H2O （カリフォルニアSO4の二水化物カルシウム硫酸塩にか焼されて。1/2 H2O）。重炭酸ナトリウム（NaHCO3）はソーダ灰（Na2 CO3）、等にか焼する。
2。ポンプでくまれる水、冷却の塩水等のような冷却媒体を使うと、かいドライヤーは冷却に使用することができる。のような:炭酸ナトリウムの企業で使用されるかいアルカリのクーラーは作業費を削減する旧式のエア冷却のアルカリのクーラー、救うエネルギーおよび端のガスの処置装置を取り替えた。それはまた粉および粒状材料のの二酸化チタン、ニッケル鉄の粉およびさまざまな種類冷却に使用することができる。単一機械材料の1000の℃から、40以下℃に冷却することができる。
3。ドライヤーの主関数:暖房の空気の使用なしで、それは従順か処理しやすく理想的な状態の支払能力がある回復、エネルギー消費および環境制御をすることができる。それは可燃性および酸化し易い支払能力がある、熱敏感な材料を回復する必要がある材料に特に合わせられる。それは良い化学工業、石油化学産業および染料のずっと企業で広く利用されている。
4。軸間隔では、温度、湿気およびmixednessの均等性は、装置か、またはある固体材料の反作用が熱するか、または溶けることに使用することを可能にする。それは混合肥料および変更された澱粉工業で首尾よく使用された。刃のドライヤーは食糧および小麦粉の殺菌プロセスに使用することができる。単位の有効な容積の大きい加熱面積は長い時間の暖房による物質的な質の変更を避ける殺菌の温度にすぐに材料を熱することができる。

応用材料のための規模
石油化学産業:ポリオレフィンの粉、ポリカーボネートの樹脂、高低密度のポリエチレン、線形低密度のポリエチレン、polyacetal粒子、ナイロン6のナイロン66のナイロン12のアセチル セルロース繊維、PPSのプラスチック、ポリ塩化ビニール、ポリビニル アルコール、ポリスチレン、ポリプロピレン、ポリエステル、多ホルムアルデヒドおよびスチレンを設計するアリル樹脂-アクリロニトリルの共重合体およびエチレン-プロピレンの共重合。
環境保護の企業:PTAの下水汚泥、電気めっきの沈積物水、ボイラーすす、薬剤の無駄、サトウキビ圧搾機の無駄の残余、グルメ向きの粉の工場無駄の残余、石炭のフライ アッシュ。
供給の企業:醤油の残余（offscum）、骨の基盤（マトリックス）の供給、蒸留器の穀物、食糧、りんごの残余、オレンジの皮（皮）のかかと、大豆食事、鶏の骨の供給、魚粉、供給の添加物、生物的沈積物。

食糧企業:澱粉、カカオ豆、niblet。

化学工業:炭酸ナトリウム、NPKの混合肥料、カオリン、ベントナイト、白いカーボン ブラック、conductex、phosphogypsum、酸化ナトリウムのfloride、石灰nitrade、マグネシウムの炭酸塩、シアン化ナトリウム、calmogstrin、バリウム硫酸塩、annaline、炭酸カルシウム、染料、分子篩、サポニン。

特徴

1. かいドライヤーの熱消費量は低い:熱は間接暖房のために空気によって遂行しなかった;ドライヤーの外壁との熱絶縁材の層がない。それは材料のスラリーの状態を乾燥するにための水の1kgを蒸発させるために蒸気の1.2 kgを消費する。

2. 刃のドライヤーで投資するべき安価:単位の有効な容積に大きい熱伝達の表面がある、従って処理時間は短くされる。装置のサイズは造る区域および建物スペースを非常に減らすように、減る。

3. 処理されるべき材料の範囲は広い:感熱高温の下で処理されるべき材料および材料は異なった熱媒体と処理されるかもしれない。正常な媒体は次のとおりである:蒸気、熱オイル、熱湯および冷たい水。それは多くの地域で広く利用された連続的なまたは回分式操業であるかもしれない。

4. 汚染はより少なくある:、非常に少数の適用するか、またはAE剤なしで粉は、こうしてより少ない材料失われる引きずられる。蒸発する支払能力があるの非常に少数の処理されること容易なそれである。汚染か回復されるべき溶媒を引き起こすかもしれない材料のためにそれは密封された循環を採用するかもしれない。

5. 作業費は低い:1hour/day.operatorは正常運営のための十分である。低く感動的な速度および適度な構造は、すり切れた量少数であり、維持料金は低い。

6. 安定した操作:物質的な粒子によってはくさびの定形刃の特別な圧縮およびうねり感動的な効果のために十分に熱移動の表面が、接触する。温度の勾配（か相違）、湿気およびmixednessは別の軸区域で非常に小さい、従ってプロセスの安定性を保障するために。

7. 、材料汚すことができない間接的に熱しなさい。

8. かいシャフトの回転式速度は低い、プロダクトの形そして特性を破壊しない。

フロー チャート
