詳細情報 |
|||
| 名前: | 実験室のサイズの噴霧乾燥器 | 炉の温度: | 600 | 900 ℃ |
|---|---|---|---|
| 特徴: | 小さな足跡 | Total equipped power: | 12KW |
| Max. moisture evaporation capacity: | 3kgs/h | Model: | LSD-1500 |
| ハイライト: | 3kg/H 実験室用スプレードライヤー、設置面積の小さい実験室用スプレードライヤー、実験室サイズの小型スプレードライヤー,Small footprint Laboratory Spray Dryer,Lab size small Spray Dryer |
||
製品の説明
1.商品名：ラボサイズのスプレードライヤー/テストセンター/トライアルテスト設備/スプレードライヤーテストセンター/サービススプレードライヤー/サンプルスプレードライヤー
2.製品詳細
オ対象スプレードライヤートライアル tEST（東部基準時
この試行試験は、大規模プラントの設計のための技術パラメータを取得するための重要な基礎を提供することを目的としています。現場で最適化された試用テスト ソリューションを取得するために必要な技術的交渉を通じて、2 つの当事者が共同で作業する必要があります。両者の合意に基づき、正式に試験が実施されます。テストセンターでテストする原材料をお持ちください。
技術的機密保持:
三者は、製品および技術的成果 (すなわち、IPR または特許) の機密保持に責任を負いますが、テスト プロセス中に生成された関連する技術データについては、両当事者が相互に厳密に保持する義務と責任を負います。いずれの場合も、両当事者は第三者に情報またはデータを提供してはなりません。
現在、当社は基本的に大規模なテストセンターを構築しています。このテストセンターのすべてのテスト設備は、主要な産業用途分野における高レベルの構成と高精度の要件に従って設計および製造されています。各種試験設備の付帯設備は完備されており、その設計思想は斬新でユニークであると同時に、各種の高度で柔軟な機能を備えており、幅広い用途があります。
制御システムのその構成には比類のない技術的利点があり、現代の産業オートメーション制御システム技術の強力な可能性を解放します。産業プロセス制御要素；採用された主要な電気部品は、国際的な一流の製品品質基準を満たす有名なブランド製品であり、敏感な機器応答、高い制御精度、安定した製品性能、絶妙な技量、便利な操作などを特徴としています。通常の動作環境下で、機器全体の安全で信頼性の高い生産と動作を保証することができます。
メインの紹介工場・施設テストセンターの
1. 実験用スプレードライヤー
製品説明
「XIANDAO」ブランドのラボスケール噴霧乾燥試験モデルは、中国で最初の製品です。1980 年代の設立/開始以来、独自の成功の歴史を経験してきました。現在、国内外の大学、研究センター、研究機関、粉体製造施設で使用するために、250台近くのユニット/セットが供給されています。
その優れた柔軟性、利便性、実用性、モダンなイメージの全体的なデザインに加えて、さまざまなレベルの制御システムを備えているため、ラボサイズのモデルは、ラボの乾燥に対するさまざまなレベルのユーザーの高まる要求を満たすことができます。
また、噴霧乾燥は、粒子形成と乾燥の両方を伴うユニークな乾燥プロセスであり、連続運転により粉体特性を一定に保つことができます。アトマイザーとその操作変数パラメーターを適切に選択することは、最適な操作条件と一流の粉体の種類/カテゴリーを達成する上で非常に重要です。
BYP-12 ラボサイズのクローズドサイクルスプレードライヤー
適用範囲
1. 非酸化物セラミックス（Aen、Si3N4など）、硬質合金、高性能電池材料など
2. 調味料、健康食品。
3.医薬品、ビタミン、有機医薬品。
4. 合成樹脂、パラフィンワックス。
MSD-8 ラボスケール多機能精密医薬品スプレードライヤー
製品説明
◆ 「XianDao」噴霧乾燥機は、お客様に最初に紹介されて以来、独自の成功を収めてきました。200 台以上が、世界中の大学、研究センター、専門の粉体製造施設に供給されています。
◆ さまざまなレベルの制御システムを備えた、より柔軟で信頼性が高く、最新でユーザー フレンドリーな実験室用乾燥機に対する高まる需要を満たすために導入されました。
◆ 噴霧乾燥は、粒子形成と乾燥の両方を伴う独自の乾燥プロセスです。粉末特性を制御し、粉末特性を維持することができます。絶え間ない
継続的な操作を通して。アトマイザーの選択と操作は、最適化を達成する上で非常に重要です。
1.高品質のAISI316ステンレス鋼の装置、噴霧乾燥装置全体のデザイン、美しく流れるようなライン、絶妙な技量、合理的なレイアウト
2. 3 種類のオプションを備えた霧化方法: 遠心分離、2 流体スプレー上部、2 底部スプレー流体。異なる仕様の製品の製造に適しています。
3.熱気室の取り外し可能なクリーニング、簡単な操作、低騒音;
4. そして、材料接触部品は、迅速な構造設計、簡単な分解、掃除が簡単、衛生的な要件です。
5. PLC 制御を使用した HMI では、入口温度、排気温度、送り速度、データ取得、記録、印刷、およびプロセスの監視と制御を直接設定できます。
モデル LPG-8 パイロットスプレードライヤー
標準ロータリー スプレー ドライヤーは、溶液、エマルジョン、懸濁液、およびペースト材料を粉末製品に直接噴霧乾燥できます。乾燥速度が速く、効率が高く、手順が少ないという特徴があります。素材の色・香り・味を保つことができます。乾燥粉末は溶解性が良く、純度が高く、作業環境も良好で、基本的に自動運転が可能です。この機械は、化学、石油化学、冶金、食品、医薬品、建設、セラミック、林業、化学産業で広く使用されています。また、ポリエチレンワックス、生物農薬、化成肥料などの特殊原料も加熱溶融後、冷却しペレット化することができます。
主な技術的パラメータ:
最大。水分蒸発能力: 3kgs/h
入口温度：120～300℃程度（材料特性により調整可能）
出口温度：80℃～100℃（素材の特性により調整可能）
総装備電力: 12KW
CSD-30P修正ハ不規則なS祈るDライアー
概要：
プロセス全体を手動で処理する必要はありません。
◆ 精密セラミックス用スプレードライヤーは新世代のスプレードライヤーです。LPGモデルをベースに、当社の技術者が技術革新により立ち上げたバージョンアップ商品です。この機械は、設置面積が小さく、操作が簡単で、操作が信頼できるという特徴があり、球形度が高く、粒度分布が均一な粉末を調製できるため、プレス製品の密度を大幅に高めることができます。
◆ このシリーズのモデルの優位性と実用性は、科学研究ユニットがファイン セラミックスと新しい材料を生産するために必要な条件を提供します。現在、ジルコニア、アルミナ、酸化亜鉛、PTC、炭化ケイ素、窒化ケイ素、リチウム電池材料などの産業を成功裏に使用しており、ユーザーから全会一致の賞賛を得ています。
テクノロジーの利点:
●以下の特徴を持つ新型M型アトマイザーを採用。
①流動性に優れた球状粉が得られます。
② 粒度分布の揃った粉体ができる。
③預金額は接線で減少。
④ 製品の平均粒径を調整できます。
● ローキャップタイプの排気構造により、粉体の大部分は乾燥塔の下部に集められ、サイクロンセパレーターやバグフィルターには微量の粉体しか流入せず、気固分離のストレスレベルが大幅に低下します。後段集塵機の。
●加熱方式は非酸化加熱管継手を採用。乾燥室に入る空気は、一次効率、中間効率、高温高効率の 3 段階の浄化によってろ過され、浄化レベルは 10 万以上に達します。外部不純物が製品に混入するのを防ぎ、製品の成形や焼結などの後処理手順に影響を与えます。

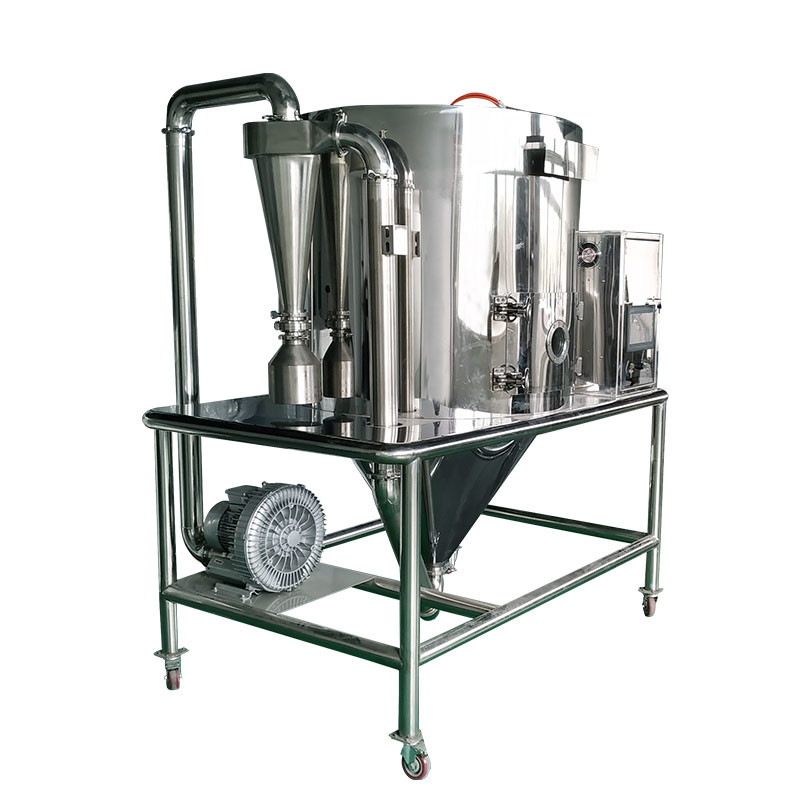

LSD-1500 実験用スプレードライヤー
1. マシンの生産のために、ガス燃焼生成物を使用すると、効果的な熱分解を促進できます。
2. Itcan スプレー熱分解装置生産規模を達成します。
3.特殊セラミック炉芯管、電気ヒーターによる間接加熱。
4. 炉内温度は約 600 ～ 900 ℃ の運転条件下。
5. 一般に、理想的な方法は、高速遠心噴霧型スプレー装置を使用することですが、2 番目のソリューションとスラリー流体ノズル噴霧を選択することもできます。
6. コンパクトで設置面積が小さい。操作が簡単で、高効率。
噴霧熱分解装置（噴霧加熱炉）
仕事の原則噴霧熱炉法
混合原料（金属塩溶液など）を高温の炉内で微粒化し、瞬時に熱分解、反応、合成、焼成・焼結して粉末状の製品（一般に金属酸化物粉末）を得る方法。
高温用の特長スプレー熱分解
1. 粒子がミクロンの製品である場合でも、多成分系の合成。
2.微量の添加成分を原料に均一に分散させることができます。
3. 粉体混合法に比べ、不純物の混合が機械的に少ない。
4.表面活性の粉末製品、焼結が容易。
プラントの特徴:
1. マシンの生産のために、ガス燃焼生成物は効果的な熱分解を促進することができます。
2. 生産規模を達成するために熱分解装置をスプレーできます。
3.特殊セラミック炉芯管、電気ヒーターによる間接加熱。
4.運転条件下で約600〜900℃の炉内温度。
5. 一般に、理想的な方法は、高速遠心噴霧型噴霧装置を使用することですが、2 番目のソリューションとスラリー流体ノズル噴霧を選択することもできます。
6. コンパクトで設置面積が小さい。簡単な操作、高い熱効率。
2. パイロットサイズ モデル BYP-20 シリーズ クローズド サイクル スプレー ドライヤー為にテスト目的:
モデル BYP-20 シリーズ クローズド サイクル スプレー ドライヤー
1.製品の酸化を防ぎ、製品の品質を向上させることができます。
2. 無塵・無菌操作が容易に実現できます。
3. 原料液中の溶媒を回収できます。
4. 芳香成分の保存性を向上させることができます。
5.可燃性物質の液体を乾燥させたり、冷却造粒を行うことができます。
6. 熱に弱い素材も乾燥できます。
7.公害の少ない、または公害のないことを実現できます。
8. 脱臭装置を省略できます。
9. 100℃以下の低温乾燥を実現。
クローズドサイクルスプレードライヤーの定義
◆クローズドサイクル噴霧乾燥機は、乾燥室内に固体と液体を分散させた霧状の液滴を封入し、高温媒体（窒素N2）で乾燥させた液滴方式の液滴方式です。
粉末製品。ロータリーアトマイザーまたはノズルアトマイザーにより微粒化を実現し、制御する熱媒体の温度または流量により液滴乾燥を調整することができ、
媒体の「除去」および完全な「ディウェッティング」の後、凝縮ユニットを通して回収される溶媒の蒸発は、非常に効率的なフィルターであり、熱交換器に戻され、最終的に乾燥システムにリサイクルされます。
◆ クローズド サイクルの噴霧乾燥洗浄および冷却操作の成功は、正確な温度制御の一部になります。一般的に冷却水や塩水などの高沸点アルコール、ジクロロメタン、ヘキサン、アセトンなどの低沸点溶媒の場合は、圧縮冷凍システムの熱交換を使用する必要があります。
3.商用スケールのスプレードライヤー:
特別に設計された多機能 PSD-50 精密医薬品噴霧乾燥機
顧客向けサービスタワー新築
Xiandao Company は、噴霧乾燥機と流動床造粒機のプロセス研究、設計、製造を専門とする専門工場です。
すぐに、この多機能 PSD-50 精密医薬品噴霧乾燥機をテスト センターに設置します。すべては、医薬品、食品、化学薬品、新エネルギーと新素材。もちろん、これらの需要は基本的に、より複雑な生産プロセス、より高い製品品質、およびより高いテスト出力の要件に集中しており、これらは主に今後の産業用途における主要産業の開発傾向を表しています。開発の傾向は、業界の発展の風向計になっています。
◆ 同社は顧客にテストサービスを提供するために特別なラボを設置し (有料)、得られた技術データは、
大規模な設備。
◆ また、プラントの最適な構成、モデルの選択、および設計を提供し、インストール、デバッグ、オペレータのトレーニング、および実際の操作経験の提供をクライアントに提供します。
参照ICPセット pf の制御盤のインターフェースPSDシリーズスプレードライヤー
自動化に関する参考情報
高度な産業オートメーション制御システム
自動制御システムは、PLC コントローラで構成され、S7-315 2DP の SIEMENS 社のプログラマブル ロジック コントローラを適用し、STEP 5.5 プログラミング ソフトウェアに基づいて、プラントの開始と停止とインターロック、PID ループ制御とプロセス パラメータのアラームとなどを実現できます。制御システムは、まずオペレータのコマンドを受け付け、収集したフィールド情報に基づいて、プロセス プログラムのロジック条件が満たされるかどうかを判断します。条件が設定されている場合、制御プログラムは特定の順序で信号を出力し、制御プロセス内のすべての種類の機器をアクティブまたは閉じます。
HMIヒューマンマシンインターフェースは、シーメンスの構成ソフトウェアSIMATIC WinCCによって構成され、乾燥装置制御システムの操作、操作ステータスの監視、データ分析、記録、および印刷を実現します。フィールド機器と人員の有機的な組み合わせが完成しました。HMI を介して、オペレーターはコマンドを入力し、さまざまなプロセス パラメーターまたは数式を入力して、さまざまな製品の生産を完了することができます。同時に、システムの状態に関する情報を取得することもできます。また、システムの現在の生産情報を照会したり、過去の生産プロセスの重要な記録データを追跡 (照会) したりすることもできます。異常な状況が発生した場合、システムはアラーム信号を送信します。
フィールド データは S7-315 PLC を介して収集され、収集されたデータは、TCP/IP プロトコルを介して CP343-1 モジュールを使用することにより、設定ソフトウェアとして WinCC を使用するコンピュータに表示および記録されます。
PLC で収集されたデータは、産業用ルーター (HUB) を介してリモート コンピュータにも送信されます。
PLC ソフトウェアとホスト コンピュータ ソフトウェアのプログラミングは、S88 プログラム構造とモジュール化された設計を適用します。
制御対象に応じて、バルブモジュール、アナログ入力テンプレート、アナログ出力テンプレート、PID制御ループテンプレートなどを含むモータテンプレート（インバータ制御、ダイレクトスタート制御の2種類）を記述。
プロセス制御の観点から、SIEMENSのGRAPHブロックをプログラミングに適用し、プロセスをより明確にします。
乾燥プロセスは、いくつかの小さなプロセス（冷間操作、熱間操作、水操作、材料操作、乾燥など）に細分化されます。
自動制御システムの目的は、スプレードライヤーの重要なプロセスパラメーターを制御および監視することにより、機器の正常な動作を確保し、製品品質の安定性を達成することです。
