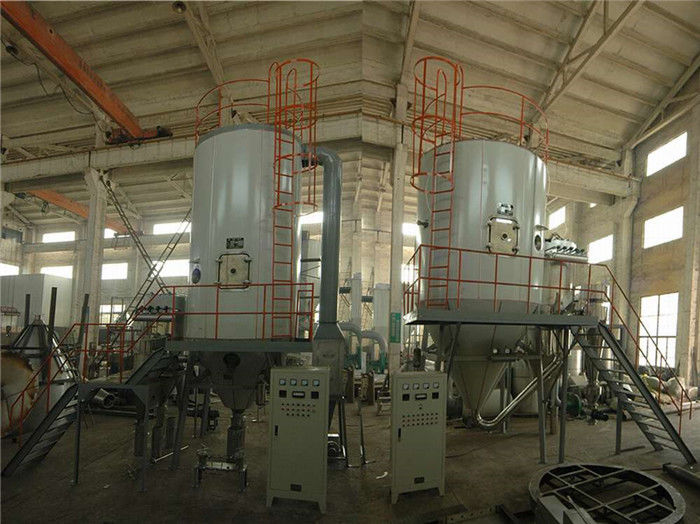

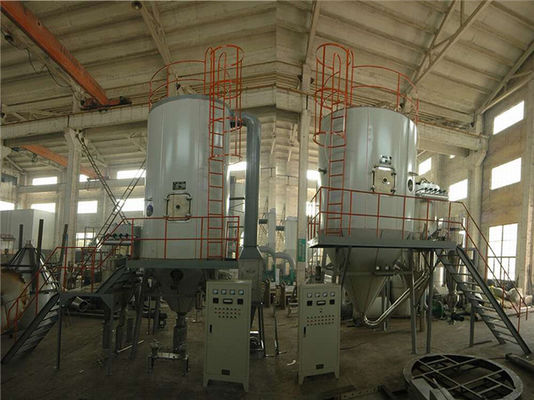

SUS316 20000kg/H YPG圧力噴霧乾燥器機械

YPGシリーズ圧力噴霧乾燥器

概説

YPGシリーズ圧力スプレーの粒状になることおよび乾燥機械は固体の高い内容が付いているサイズの混合物を重圧の下でスプレー粒状にし、球状穀物プロダクトに乾燥できる。よい流動率を持っている乾燥された粉は残り水および緩みの一定した内容を保つ同質な方法で型ですぐに十分に満ちる。粉は機械的に粒状にされていた粉に使用するそれと比べて型のサービス寿命を増加する静圧の下の形成プロダクトを4-8回加えることができる。形成されたプロダクトに終わりのよい均等性そして高度がある、従って磁器の煉瓦、テーブルウェア陶磁器のウエファー、陶磁器材料、亜鉄酸塩の磁気材料、等の貿易で広く利用されている。

◆この装置は乾燥し、粒状になる2つの機能を一緒に接続する。ある特定のサイズおよび比率の必要な球の微粒はプロセスの条件に従って粉砕の穴の圧力、流れおよびサイズを調節する作り出すことができる。

◆プロダクトに連絡するセットのタワーのボディ、管および分離器はAISISUS304からかAISISUS304LまたはAISISUS316LまたはAISISUS316成っている。乾燥タワー ボディの内部および外の場合間に安全な熱保存の層がある。添加物はうまくガラス綿である。タワー ボディはまた観察窓、電気制御のパネルを通して制御され、表示されるサイト グラス、ランプ ハウス、制御メートルおよび器械が装備されている。

プロダクト細部

技術的な変数

技術的な変数

注:水蒸発の量は熱気の入口および出口の材料、固形分および温度の特徴と関連している。

一組の圧力噴霧乾燥器システムのための構成

1. 空気入口システム:それはエア フィルター（前にのような及び後フィルター及び副高性能フィルターおよび高性能フィルター）、エアー・ヒーターの（電気ヒーター、蒸気のラジエーター、ガス炉のような等）草案ファンおよび相対的な空気入口の管から成っている。

2. 液体の伝達システム:それはダイヤフラム ポンプからかねじポンプ、物質的で感動的なタンクおよび関連の管成っている。

3. 粉砕システム:インバーターが付いている圧力ポンプ。

4. 主要なタワー:それは円錐曲線、まっすぐなセクション、空気ハンマー、照明装置、マンホールから等成っている。

5. 物質的な収集システム:それはサイクロン集じん器および布のバッグ フィルタか水スクレーパーから成っている。この部品は顧客の必要性に基づいて装備されているべきである。

6. 空気出口システム:それは吸引ファン、空気出口の管およびポスト フィルターまたは高性能フィルターから成っている。（フィルターのために、それ基づかせている顧客の要求に選んだ。）

作業の流れへの短い紹介

原料の液体は直通のダイヤフラム ポンプでポンプでくまれる。原料の液体は小さいしぶきに粉砕される。それからそれは熱気および落下と集まる。粉材料のほとんどは主要なタワーの底の出口から集められる。良い粉のために、私達はまだサイクロン集じん器および布のバッグ フィルタまたは水（ぬれた）スクラバーによって絶えずそれらを集める。しかしそれは物質的な特性によって決まるべきである。

圧力タイプ スプレーの粒状化のドライヤーは供給システム、乾燥システム、塵取り外しシステム、暖房装置および電気システムで主に構成され、各システムはある関連装置を含んでいる。

供給システムは混合のバレル、フィルター、ダイヤフラム ポンプおよび吹き付け器から成っている。球製粉された二次スラリーはフィルターを通したダイヤフラム ポンプによってボール ミルから混合タンクに移り、そして次に吹き付け器を通して入る乾燥タワーにポンプでくまれ、そして運ばれ。

スラリーは吹き付け器のノズルからスプレーの粒状化の乾式法を始めるために乾燥タワーに入る。特定のプロセスは3つの段階に分けられる:

スラリーの霧化

スラリーは供給システムのダイヤフラム ポンプによってある特定の圧力のノズルからの乾燥タワーに押される。圧力のエネルギーは運動エネルギーに変えられる。スラリーは底からの上へのノズルからしぶきにすぐに裂ける高速液体のフィルムを形作るために吹きかかる。霧化によって作り出されるしぶきのサイズは圧力に反比例して、ノズルの生産能力は圧力の正方形に比例している。

粒状粉の排出

乾燥タワー、乾燥タワーおよび換気扇に熱気を運ぶ送風機は乾燥システムを構成する。

塵取り外しシステムは高性能のサイクロン集じん器、バッグ フィルタ、遠心ファンおよび等で構成される…換気扇は高性能のサイクロン集じん器に粉体および乾いた空気を送る。有効な分離の後で、粉体は回復のための分離器の底で受け入れの鍋に入る。不用なガスの含んでいることは不用なガスの無害な処置を実現する、最終的で不用なガスは煙突から排出される吸塵のための遠心ファンによってバッグ フィルタに非常に少しの残りの粉体再度吸われ。

さらに、電気ストーブおよびガス燃料を供給されたエアー・ヒーター（炉）で構成される暖房装置は乾燥タワーに熱気を提供する。温度を監視するために空気入口および出口に取付けられている電気制御キャビネットおよび現地センサーで構成される電気システムは全体の植物の正常運営を保障するために全体のスプレーの粒状化のドライヤーのメイン リンクを監察し、制御できる。

しぶきは球形の形に乾燥する。

しぶきと熱気の間で乾燥して混合された流れで遂行され、熱気はトップ・カバーの熱気のディストリビューターを通してタワーに入る。熱気のディストリビューターは下りの流線形の気流を発生させ、しぶきは底からの熱気の流れに越えるために吹きかかる。しぶきは表面張力の効果による球形の形を形作る。同時にしぶきに大きい表面積があるので、水はすぐに蒸発し、乾燥し、そして乾燥した球形の粒状の（粒子の）粉を形作るために最終的に縮まる。球形の粒状粉は乾燥タワーの長いすを次第に形作り、熱気から分かれている。タワーの底の漏斗キャビティは粒状材料を集め、排出の港から排出する。粉体および乾いた空気は塵取り外しシステムを入れるために漏斗の円錐形の上部に接続される換気扇によって引かれる。

装置の選択および技術的な設計のテストの重要性

◆異なったプロダクトに異なった乾燥の技術および粒子の規則があるので、すべての条件を満たすタイプの噴霧乾燥器がない。今度は噴霧はまだ一種の技術とみなされる。テストは正しくタイプを選ぶことの基盤である。「YIBU」の会社が作り出す機械は材料の科学技術テストを遂行するために特に使用される。この種類の実用的な態度は多くのターンキー プロジェクトの成功に、のような貢献する:洗浄力がある粉、重合させた樹脂、白いカーボン、Mn3O4、豆乳、リパーゼ、ナマコの中国の伝統医学および等。

国際的に有名なブランドの輸入された圧力ノズル

多重ガンの調節可能な吹き付け器のグループ

多段式空気取り入れ口

大規模な装置は制御混合、乾燥およびアグロメレーションをよくする

各ベンチュリ管は多段式吹き付け器および独立した良い粉の回復管が装備されている

                                                                                                                                      低温。アグロメレーション

                                                                                   低温。アグロメレーション

YPGシリーズ圧力スプレーの粒状化のドライヤーの特徴

1. 高い収穫の比率、省エネおよび高性能;

2. 壁に粉の沈殿物無し;

3. 感熱材料のために適当な速く、特に乾燥:

物質的な液体の表面積は霧化の後で非常に高められる。熱気の流れでは、水の95-98%は瞬時に蒸発させることができ乾燥時間は秒の10へたった10秒である;

4. 得られたプロダクトは均一粒度、よい流動率、よい容解性、高いプロダクト純度および良質の球形の粒子である。

5. 広い応用範囲:材料の特徴に従って、それは熱気と乾燥するか、または材料に強い適応性がある冷気と粒状にすることができる。

6. 簡単な、安定した操作、自動操作を実現すること容易な便利な制御。

7. 植物の暖房装置のために、それは非常に適用範囲が広い。私達は蒸気のような顧客の特定の条件、電気、私達が完全に私達の噴霧乾燥器に一致させるように設計してもいいガス炉に等基づいてそれを形成してもいい;

8. 先端的産業オートメーションの制御システム

制御システムにより多くの選択が、押しボタンのような、HMI+PLC等ある。

自動制御システムはPLCのコントローラーから基づき、SIEMENSの会社のS7-315 2DPのプログラム可能な論理のコントローラーを成り、プロセス パラメータおよび等の植物、PIDのループ制御そして驚かすことのステップ5.5プログラミング ソフトウェアに、開始および停止そして連結加える。実現することができる。次に制御システムは最初にプロセス プログラムの論理の条件が集められた分野情報に従って達成されるかどうかオペレータおよび裁判官の命令を受け入れる。条件がセットアップされれば、制御プロセスのいろいろな種類の装置を活動化させるか、または閉める特定の順序で制御プログラムの出力信号。

HMI human-machineインターフェイスはドライヤーの乾燥装置の制御システムの制御システム、操作の状態の監視、データ解析、録音および印刷の操作を実現するSIEMENSの構成ソフトウェアSIMATIC WinCCによって形成される。それは野外用個人装備および人員の有機性組合せを完了した。HMIによって、オペレータは命令を入れ、異なったプロダクトの生産を完了するために異なったプロセス パラメータか方式を入れることができる。同時に、私達はシステムの状態についての情報を手に入れてもいい。私達はまたシステムの現在の生産情報、か跡について（尋ねなさい）歴史的工程の重要で記録的なデータ尋ねてもいい。異常な状態があれば、システムはアラーム シグナルを送り出す。

PSD-90精密遠心噴霧乾燥器ICPのコントロール パネル インターフェイス図表

分野データはS7-315 PLCを通して集められ、集められたデータは構成ソフトウェアとしてTCP/IPの議定書によってCP343-1モジュールの使用によってWinCCを取るコンピュータに表示され、記録される。

データはまた産業ルーター（ハブ）を通したリモート コンピュータにPLCで送られる集まった。

PLCソフトウェアおよびホスト コンピューターのソフトウェア プログラムS88プログラム構造およびモジュール方式にされた設計を適用するため。

異なった制御目的に従って、モーター型板（インバーター制御および直接開始制御を含む2つのタイプ）は弁モジュール、アナログ入力の型板、アナログ出力の型板、PIDのを含んで書かれている、制御ループの型板および等は…

プロセス制御の点から見て、SIEMENSのグラフ ブロックはプログラミングを加えられ、プロセス クリーナーを作る。

乾式法はいくつかの小さいプロセス（冷たい操作、熱い操作、水上運航、物質的な操作、乾燥、等のような） .operation、乾燥、等に精製される）。

自動制御システムの目的は装置の正常運営を保障し、噴霧乾燥器の重要なプロセス パラメータを制御し、監視することによって製品品質の安定性を達成することである。

大きいスプレー タワーon-field制御:

大きいスプレー タワーのフィールド制御のキャビネット:

SIMATICプログラム論理制御のシステム及びタッチ パネル

適用範囲:

◆食品工業:脂肪質の粉乳、蛋白質、ココア粉乳、代わりの粉乳、卵白（卵黄）、食糧および植物のオートムギ、鶏ジュース、コーヒー、即刻のdissoluble茶、味をつける肉、蛋白質、大豆、ピーナツ蛋白質、水解物等。砂糖、コーン シロップ、コーン スターチ、ブドウ糖。ペクチン、モルト砂糖、ソルビン酸のカリウムおよび等。

◆薬:伝統中国医学エキス、軟膏、イースト、ビタミン、抗生物質、アミラーゼ、リパーゼおよび等。

◆プラスチックおよび樹脂:AB、ABS乳剤、尿酸の樹脂、フェノールのアルデヒド樹脂、尿素ホルムアルデヒド樹脂、ホルムアルデヒドの樹脂、ポリエチレン、多クロロプレンおよび等。

◆洗剤:共通の粉末洗剤、高度の粉末洗剤、粉石鹸、ソーダ灰、乳化剤、明るくなる代理店、正リン酸および等。

◆化学工業:フッ化ナトリウム（カリウム）、アルカリ染料および顔料の染料の中間物、Mn3O4の混合肥料、蟻ケイ酸、触媒、硫酸の代理店、アミノ酸、白いカーボン等。

◆陶磁器:酸化アルミニウム、セラミック タイル材料、酸化マグネシウム、talcum等。

◆他:アルミニウム水酸化物、塩化カルシウム、ステアリン酸の代理店および冷却スプレー。それは食糧染料、中間物および他の企業で広く利用されている。

建築現場の圧力噴霧乾燥器の物理的な映像国内外で

YPG-2000下流の噴霧乾燥器（シャンシーPolyaluminumの塩化物PACのプロジェクト）

噴霧乾燥の植物のための3Dデッサン

建設中の圧力噴霧乾燥器タワー

外国の建築現場の大きい圧力スプレー タワー

上のスプレーのCo-currentタイプ圧力ノズルの噴霧乾燥器のためのフロー チャート

最下のスプレー タイプ逆流圧力ノズルの噴霧乾燥器のためのフロー チャート

噴霧乾燥器の性能の紹介

底スプレー、トップ スプレー方法圧力噴霧乾燥器は6-5000kg/hの変化、2.5-15Mpaの圧力および流れの精密の供給材料のための膜ポンプをの採用する <1>

任意選択:

◆この種類の完全な植物はカスタマイズされた設計に基づいて製造される。すべての設計をすべての機能特徴が与えられない。実際の構成は契約に従ってなされるべきまたは一致に署名した。

◆主要な電装品のために、私達に国際的なブランドの選択が、ABBのような、Siemensまたはシュナイダーまたは他ある。

◆植物の建築材のために、私達はAISISUS304、AISISUS304L、AISISUS316、AISISUS316L、炭素鋼、等を選んでもいい。

◆制御システムのために、私達はボタン、PLC + HMIを選んでもいい等…私達は必要とされるに応じて制御システムを設計してもいい。

◆私達は顧客の要求に従って噴霧乾燥器のための耐圧防爆システムを設計してもいい。

◆噴霧乾燥器の一致システムのために、私達はそれを、供給システムのような、空気運搬システム等供給してもいい。

◆植物の暖房装置のために、それは非常に適用範囲が広い。私達はカスタマ・サイトの条件に、蒸気のような、電気、私達が完全に私達の噴霧乾燥器に一致させるように設計してもいいガス炉等基づいてそれを形成してもいい。

◆暖房装置がなければ冷却用空気が付いている粒子を作るのに、クーラーとして使用することができる。

◆完全な、専門R & Dの植物の、科学的でおよび適度な製品のテスト サービス、広範でおよび詳細な生産技術の交換、研究および調査サービス プラットホーム:

XIANDAOの会社はYPG、LPG、PSD、BYP、PFSDおよび等として少量プロダクトに実験室のサイズの実験およびテスト証明、試験規模また更に生産のサイズ テスト単位さまざまな送達を顧客にそのようなシリーズ与えることができる…これらの植物は多くの一連のプロダクトの技術的な適用の可能性を確認し、最適の工程の状態を定め、そして市場分析にサンプルを提供する。

命令するべき注意

1. 液体の名前および特性:固形分（か含水量）、粘着性、表面張力および水素イオン濃度指数。

2. 乾燥した粉密度の、粒度許可された残りの含水量および最高温度は割り当てた。

3. 出力:転位の時間日刊新聞。

4. 供給することができるエネルギー:蒸気圧力、電気きちんと、石炭の燃料、オイルおよび天燃ガス。

5. 制御条件:入口および出口の温度は制御されるべきであるかどうか。粉のコレクションの条件:排気ガスの環境の布のバッグ フィルタそして条件を使用するのに必要なwhetherit。

6. 他の特別な条件。
