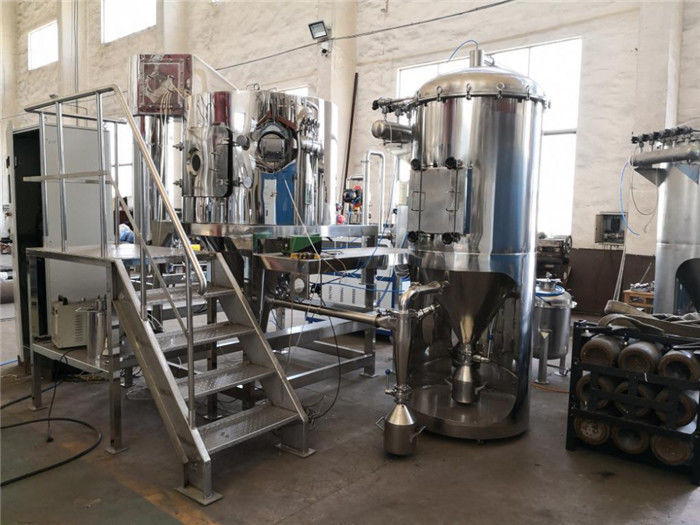

試験規模10kg/Hはクローズド・サイクルのスプレーの乾燥した機械を

BYPシリーズはクローズド・サイクルの噴霧乾燥器を

概説

この植物はで不活性ガスの大気で必要がある閉鎖した環境、一般に窒素で乾燥する満ちているはたらく。閉鎖した循環の噴霧乾燥システムはスラリーでアルコールおよび可燃性および爆発性の溶媒を含んでいる容易に酸化し、空気で露出することができないプロダクトかプロダクトのために主に使用される。窒素のような不活性ガスを満たすことによって、それは空気が付いている接触からプロダクトを防ぐことができる。この植物によって作り出されるプロダクトによい一貫性およびよい流動率があり、球形材料を作り出すことができる。従って植物は高精度の製陶術のためにより適していたり（炭化タングステンのような、窒化珪素およびナノ製陶術）、炭化タングステンの粉のような超硬合金、および薬剤の中間物および等は…

プロダクト細部

技術的な変数

注:

⒈上記の指定の装置はわずかプロダクトのための研究開発のために適しているそしてスプレーの粒状化、小さいバッチ生産または大規模な生産および等;

⒉エタノールの蒸発は70 ℃の140 ℃および出口の温度の熱気の入口の温度に基づいている。

モデルBYP-20操縦者閉鎖周期の遠心噴霧乾燥器

商業サイズ モデルBYP-30閉鎖周期の遠心噴霧乾燥器

適用

密封循環の遠心分離機の噴霧乾燥機械のために、それは解決、乳剤を、有機溶剤を乾燥するために適して、揮発容易に酸化させておよび恐れている、支払能力がある回復である必要があるライトを有害で、有害なガス含んでいる、液体およびネバネバした液体材料中断する。それはだけでなく、遠心スプレー ドライヤーのすべての利点を受継ぐが、操作を乾燥するときまた外へ飛ぶ粉がない。それは100%の物質的な収集率を達成できる。支払能力がある回復システムを通して、二次処理の生産費を非常に削減するそれはによる集められた溶媒リサイクルすることができる。薬剤、化学、操作を乾燥する食糧および他の企業で広く利用されているユーザーの大半支持される。

閉鎖周期の噴霧乾燥の定義

乾燥の部屋のクローズド・サイクルの噴霧乾燥器は液体に霧のしぶきに分散させた固体を密封され、熱い媒体（窒素のN2）は粉プロダクトの乾燥されたしぶき方法だった。達成するために回転式噴霧器かノズルの噴霧器によって粉砕されてしぶきの乾燥は温度によって調節することができるまたは、「取り外し」および媒体の完全な」dewetting 「の後で凝縮の単位を通って制御されるべき、熱媒体の流れ回復されるべき溶媒の蒸発は非常に能率的なフィルターおよび熱交換器に戻され、乾燥システムに最終的にリサイクルされてだった。

クローズド・サイクルの噴霧乾燥の洗浄し、冷房操作の条件の成功は正確な温度調整の部分である。冷水か塩水を、ジクロロメタン、ヘキサン、アセトンのような低沸点ポイント溶媒等アルコールの高沸点ポイントのために一般に圧縮の冷房装置の熱交換を使用しなければならない。

噴霧乾燥は20世紀初頭のヨーロッパのスキム ミルクのための技術の乾燥の開発以来の薬剤、食糧、化学薬品および冶金の企業で乾燥する粉のための巧妙な技術に成長した。特に近年、噴霧乾燥は粉状材料に直接液体のスラリーを形作るで、他の企業で最も広く利用されている乾燥の形態。噴霧乾燥は原料の液体が噴霧器が付いているしぶきに分散する、熱気（か他のガス熱伝達および物質移動の熱交換のためのしぶきと）粉状の粒状プロダクトを得るために直接接触乾式法であり。原料の液体は解決、乳剤または懸濁液、または溶解した液体またはのりのどちらである場合もある。乾燥されたプロダクトは粉、微粒、空球または餌の形態に要求に応じて作ることができる。噴霧乾燥器の分類の観点から:気流の方向に従って、並流（cocurrent）、反対の流れおよび混合された流れがある;噴霧器の形態に従って、遠心、圧力および気流がある;工程に従って、主に2つのタイプの開いた、クローズド・サイクルがある（下位区分に、また2つのタイプの自己空転周期およびsemi-closed周期がある）。

モデルBYP-12実験室のサイズ閉鎖周期の遠心噴霧乾燥器の物理的な写真

1. 耐圧防爆閉鎖周期の遠心噴霧乾燥器の輪郭

1.1耐圧防爆クローズド・サイクルの遠心噴霧乾燥器システムの構成

Xiandaoの耐圧防爆閉鎖周期の遠心噴霧乾燥器システム（図1）は二段式サイクロン集じん器、二段式サイクロン集じん器、ポンプ、酸素メートル、パイプラインおよび制御弁から遠心噴霧乾燥器のホスト、エア フィルター、送風機、水ガスの分離器、冷却塔、スプレー タワー、換気扇、それのヒーターから成っている成っている。

1.2植物の仕事の主義

密封された循環の噴霧乾燥器はシールの状況ではたらく。乾燥のガスは通常不活性ガス、そのようなN2である。それは有機溶剤、酸化すること容易な有毒ガスおよび材料が付いている乾燥材料のために適当である。循環のガスとして不活性ガスを、従って乾燥するべき材料を保護するために採用しなさい。不活性ガスは除湿プロセスの後で循環する。N2は熱され、次に乾燥タワーに入る。液体材料はねじポンプによって遠心ノズルに運ばれ、それから噴霧器によって液体の霧に、熱移動プロセス乾燥タワーで終了する粉砕してしまった。乾燥したプロダクトはファンによって発生する真空によってタワーの底で、蒸発させた有機溶剤吸われる排出される。粉か固体材料はサイクロンでおよび振りかけるタワー分かれる。飽和させた有機性ガスはコンデンサーで凝縮した後流出する。凝縮しないガスはシステムで絶えず熱した後リサイクルする。通常の正常な遠心噴霧乾燥プロセスは空気運び、排出プロセスによって実現される。これは耐圧防爆タイプ間の明らかな相違密封した循環の遠心噴霧乾燥器および通常の遠心噴霧乾燥器をである。乾燥システムの乾燥媒体は肯定的な圧力の下にN2、内部あるである。肯定的な圧力馬小屋を、圧力送信機制御N2の入口量自動的に保つため。

1.3耐圧防爆クローズド・サイクルの遠心噴霧乾燥器システム作業指示

初めに、熱くする窒素は乾燥タワーに満ちている。乾燥された液体材料は注入ポンプによって遠心ノズルに運ばれる。液体材料は高速回転遠心噴霧器によって良いしぶきに粉砕される。しぶきは乾燥タワーで熱される。窒素は十分な熱交換を行なう、材料の液体の一部分は直ちに蒸発する、固体部分形作られる粉状材料はタワーの底に沈み、最終的に乾燥した粉状材料はタワーの底から排出される。その中でファンの行為の下でガスに付す塵を取除くために、蒸発させた有機溶剤のガスはサイクロン集じん器、スプレー タワーおよび他の装置に服従しそれから塵取り外しの後の飽和させた有機溶剤のガスはコンデンサーを通した液体に凝縮する。コンデンサー。一方、乾燥媒体として非凝縮性不活性ガスは絶えずシステムの乾燥のキャリアとして熱くし、次にリサイクルされて。慣習的な通常の遠心噴霧乾燥は連続的な空輸補給および排気を通して除湿の目的を達成する。これはまた耐圧防爆閉鎖した遠心噴霧乾燥装置と通常の遠心噴霧乾燥装置の明らかな違いである。

閉鎖した環境の耐圧防爆クローズド・サイクルの遠心噴霧乾燥システム仕事。乾燥媒体は窒素のような不活性ガスである。乾燥タワーは肯定的な圧力の下で作動する。内部圧力降下が、圧力送信機システム圧力バランスを保障するために入る窒素を自動制御できれば。窒素は循環のキャリアとして使用されるので、乾燥された材料に対する保護効果をもたらす。窒素のような循環のキャリアは湿気運び、除湿し、そして循環伝達の役割を担い、キャリア媒体は再使用することができる。但し、慣習的な通常の遠心噴霧乾燥は連続的な空輸補給および排気を通して除湿の目的を達成し、タワーの制御は否定的な圧力操作である。これはまた耐圧防爆閉鎖した遠心噴霧乾燥システムおよび通常の遠心噴霧乾燥システムである。明らかな相違。従って、耐圧防爆クローズド・サイクルの遠心噴霧乾燥システムは有機溶剤材料、有毒な乾式法の間に酸化に傾向がある材料をおよび材料を乾燥するために特に適している。

1.4植物主要な構成指示

特徴:

装置の1.4.1.Theシステム技術は装置の主体そして主要部分の耐圧防爆のためにに関して装置操作の安全を保障するように設計されている。

1.4.2システムで凝縮システムがあり、液体材料.theの回復システムの溶媒への支払能力がある回復システムは二番目に乾燥の解決の溶媒の処理を作ることができ、溶媒がリサイクルするようにしこうして生産費を非常に削減する。

1.4.3機械の暖房装置のために、非常に適用範囲が広い。私達は私達の噴霧乾燥器に一致させるように私達がそれを設計してもいいすべて蒸気のようなカスタマ・サイトの条件、電気、ガス炉に等基づいてそれを形成してもいい。

1.4.4供給ポンプ、噴霧器、送風ファンおよび吸引ファンはインバーターとある。

1.4.5入口の温度、主要なタワーの温度および出口の温度のような主要な変数は温度のメートル調節される。機械は主要なタワーの耐圧試験ポイント、空気吸入圧のテスト・ポイント、空気出口の耐圧試験ポイント、酸素のテスト・ポイントを等備えている。マシン ラン、ユーザーについてはすべてをそれを作動させること便利な.and非常にはっきり見ることができれば。主要な電装品はsafely.theは電気制御安全な操作を保障する採用された順次連結の連結、極度の温度、欠陥警報および他の手段であることを国際的なブランドであり、電気設備は信頼できる動かすことを保障し。

一定した入口の温度を保障するために1.4.6入口の温度は理性的なデジタル体温計によって制御され、表示され、そして驚かされる。

1.4.7出口の温度の価値は送り速度を調節するインバーターを通して指定される。

1.4.8うなり声として主制御ポイント:

1.4.8.1. ダイヤフラム ポンプを液体の流動度を制御するためにインバーターかマニュアルによって調節するため;

1.4.8.2. 噴霧器の速度は油圧制御および警報システムが付いているインバーター（制御回線速度および粒度）によって、制御される;

               1.4.8.3. 空気入口に温度調整システムおよび圧力表示装置がある;

               1.4.8.4. 制御する送風ファンの使用インバーターは率および空気圧である;

1.4.8.5. 吸引ファン インバーターを空気率および空気圧を制御するのに使用するためおよび制御システム圧力;

               1.4.8.6. システムに窒素の実行および空装置がある;

1.4.8.7. システムに装置の操業を滑らかそして安全に保障するために窒素をテストするための装置がに関してある;

              1.4.8.8. 布のバッグ フィルタは脈拍の吹くシステムを備えている;

1.4.8.9. 出口の空気に温度調整システムおよび圧力表示装置がある;

              1.4.8.10. コンデンサーに液体のレベル コントロール システムがある;

              1.4.8.11. エア液体分離器は液体のレベル コントロール システムを備えている;

耐圧防爆閉鎖周期の遠心噴霧乾燥器システムの革新によって形作られる新しい技術的な概念

2.1閉じたループ システムは耐圧防爆遠心噴霧乾燥器に加えられ、それは製薬産業の最初の国内適用である

Xiandaoの耐圧防爆閉鎖周期の遠心噴霧乾燥器システムは窒素のような不活性ガスが付いている閉鎖周期の噴霧乾燥器を使用する。スプレーの霧化の形態は液体材料との肯定的な圧力閉回路の乾燥システム循環の熱くし、ろ過された窒素を使用して遠心、熱および物質移動を、材料の乾燥および溶媒の取り外しを完了するために見るためにで、有機溶剤の回復のために凝縮の分離の技術を使用し、窒素に新しい周期を入れさせる溶媒を回復するスプレーの処置およびgas-liquid分離の技術はガスの跡の溶媒二度回復される。従って、システムに高い耐圧防爆安全、高く物質的な回復率およびバルク薬剤の生産の適用のために非常に適している極端に低いプロダクト残りの支払能力がある内容がある。但し、試験会社の耐圧防爆閉鎖周期の遠心噴霧乾燥システムは製薬産業の生産で首尾よく使用された。それによっては元の閉鎖周期の噴霧乾燥が良い化学薬品で霧化は古典的使用し、しか加えることができない革新的周波数変換の遠心スプレーの技術は、この見通しから、遠心噴霧乾燥の技術の適用の開拓者で、国内率先であること限定が脱出し。

省エネ、質の保存および実用性の目的を達成するために2.1.1遠心スプレーおよび周波数変換の技術はクローズド・サイクルの噴霧乾燥システムで加えられる。

噴霧乾燥では、3つのタイプの材料の霧化がある:圧力スプレー、気流のスプレーおよび遠心スプレー。圧力か気流のスプレーのために、物質的な噴霧器は1つから4つの吹き付け器またはノズルが付いている吹き付け器またはノズル、である。その中で、圧力霧化に必要な圧力は10MPa~12MPaであり、圧力は多くの力を消費する高圧ポンプによって提供される、;気流のタイプ スプレーの霧化は圧縮空気によって作り出され、圧縮空気の消費は4m3/min~8m3/分で、多くの圧縮空気を消費し、そしてエネルギーを発生させる。それは霧化のこれら二つの形態に大きいエネルギー消費の側面があること見ることができる。

遠心スプレー材料の霧化はディスクの端から投げ出される高速回転盤で遠心力によって引き起こされる。液体がディスク表面に注入されるとき、液体は2つの力に服従する。1つは霧を裂くために遠心力および重力が加速されることである。第2は液体および周囲の空気接触が同時の表面、そこにしぶきの形成を促進する摩擦であるところにことである。前は遠心霧化であり、後者は速度の霧化である。実際、2つは同時にある、遠心霧化である。装置の上記の特徴は効果的にしぶきの均等性を保障し、スプレーの均等性を達成できる。この特徴はAPIプロダクトのよい均等性、流動率および容解性の条件を満たすことができる。同時に、霧化の回転盤は力として電気にだけ頼り、2つの霧化の形態の上のと比較されるパワー消費量は比較的低い。但し、従来の遠心噴霧器が始まり、停止する場合、圧力は始まるとき変動する（すなわち、圧力は小さいから増加し、締まるとき）圧力は大きいから減る。圧力の不安定は材料の霧化に、不十分な圧力水コラムの形をしたあるためにもたらし粉砕された液体材料を事実上影響を与えそれにより材料または不適当なプロダクトの無駄をもたらす。開拓者の会社の耐圧防爆閉鎖周期の遠心噴霧乾燥器はこの問題に直面し、効果的に前述の圧力変動を克服し、プロダクトの質を保障するために可変的な頻度速度の規則の遠心回転盤を採用する。その遠心回転速度は10000rpmと25000rpmの間にある。周波数変換は調節可能であり、噴霧器の速度はまた物質的のの必須の粒度に従って調節することができる（120の網400の網）。

2.1.2閉じたループの技術は有機溶剤、有毒ガスおよび容易に酸化させた材料の生産の遠心噴霧乾燥器の適用を解決する

窒素のような不活性ガスに耐圧防爆、flame-retardantの特性がおよびanti-oxidationあるので、窒素は物質移動および移動のキャリアとして使用され、全体の遠心噴霧乾燥システムは閉じたループにある。この技術的な概念は薬剤の原料の生産の問題を以前解決できる。複数の問題は頻繁に出会った:

2.1.2.1それはAPIsの生産で有機溶剤を含んでいる材料の困難な乾燥の問題を解決できる。通常、有機溶剤は可燃性および爆発性である。この技術の適用は材料が閉鎖した乾燥システムで循環し、有機溶剤を避けることを可能にすることができる。ガスおよび外の酸素および空気間の接触は安全な生産を保障する;

2.1.2.2それは原料の生産の容易に酸化させた材料の困難な乾燥の問題を解決できる。この技術は窒素の酸化抵抗を使用する。容易に酸化させた材料の乾燥した生産の質を改善しなさい;

2.1.2.3それはある原料の生産の有毒ガスの汚染の問題を解決でき気化させたときある材料か溶媒は有毒ガスを作り出す。この技術はそれに続くプロセスで環境保護を促す環境汚染を減らすために密封され、集められたシステムで発生したこれらの有毒ガスを作る。

2.1.3改善された収穫、省エネおよび環境保護の効果を達成するスプレーおよび支払能力がある回復技術の適用

従来の開いた噴霧乾燥システムと比較されて、遠心噴霧乾燥システムがだけでなく、クローズド・サイクルの技術を適用するが、また組織的に適用する耐圧防爆クローズド・サイクルはそれの噴霧および支払能力がある回復技術を。応答は人々によって最も心配して収穫、省エネの改良の概念行い、環境保護はまた製薬産業の生産に適用される技術の実用面である。これら二つの技術は固体ガスの分離の後にぬれた熱キャリアの吹きかけること、更に物質的な収穫を改良するためにぬれた熱キャリアに付す良い材料を集めるためにであり。同時に、それはまた回復された溶媒の再使用を促進し、エネルギーを節約するために回復された溶媒の純度を改善するように次の凝縮させた支払能力がある回復過程のための洗浄の役割を（有効な支払能力がある内容は99.9%である）、担う。さらに、これら二つの技術はまた環境保護の目的を達成する揮発溶媒をリサイクルできる。

2.2圧力相違の自動変速機およびオンライン酸素の検出の技術の適用はシステムをより安全にさせ、製品品質はもっと保証した。

2.2.1圧力相違の自動変速機の技術の新しい概念

従来の開いた噴霧乾燥システムは否定的な圧力操作である。安全出口装置が付いている元の耐圧防爆噴霧乾燥器に基づいて、会社は中国のこのシステムで圧力相違の自動変速機の技術に加えて肯定的な圧力不活性ガス周期として耐圧防爆閉鎖循環の遠心噴霧乾燥システムを設計し、この技術まれに使用される使用した。耐圧防爆閉鎖周期の遠心噴霧乾燥システムに0.1MPaの働く圧力があり、正常な圧力操作の特徴がある。1つはこと容器およびパイプラインそれ自身より高い安全率を持つためにである;他は肯定的な圧力がよりよくシステムの窒素を制御でき、他の不活性ガスが動くことである。圧力相違の自動変速機の技術は保障できる:乾燥のためのシステムによって消費される窒素圧力が0.1MPaの働く圧力より低いとき、窒素充満弁は自動的に開き、膨脹する;圧力が0.1MPaの働く圧力に達する場合、窒素充満弁は自動的に閉まる。生産はより安全である。同時に、乾燥タワー自体は耐圧防爆膜のような爆発のガス抜き装置が装備されている。システム圧力が0.2MPaに上がる場合、耐圧防爆膜は自動的に装置の安全を保障する圧力を開け、解放する。これら二つの技術の組合せはシステムで上がる圧力を引き起こす生産の乾燥の間に粉の摩擦蓄積またはガスの蒸発の拡張によって発生する静電気があっても効果的に重圧または爆発の隠された危険を除去できる。装置および生産の安全。

2.2.2オンライン酸素の検出の技術の新しい概念

システムは中国の他の噴霧乾燥システムで利用できないオンライン酸素の検出の技術を適用する。その目的は二重である:1つは噴霧乾燥システムが故障し、更に安全な生産を保障できる漏出を引き起こすことを防ぐことである、;他は漏出から漏出を防ぐことである。酸素はプロダクトの質を保障するためにプロダクトが酸化しないことを保障するために窒素の純度に影響を与える。耐圧防爆クローズド・サイクルの遠心噴霧乾燥システムは酸素のオンライン検出が装備されている。オンライン酸素の探知装置は10ppmにシステム酸素の残り容積を置くことができる。システム酸素の容積は設定値を超過する場合、警報を、そして自動的に断ち切ったシステムに漏出がある、適用を採用する有効な手段を取ることができることを示す力を鳴り、つけ。

2.3理性的な自動制御の技術の適用は従来の遠心噴霧乾燥装置を改善した

この種類の国産が中間におよび低レベルまだあるように、国内遠心スプレー装置多くののPLCのインテリジェント制御を実行できる少数のプロダクトがある。理性的な自動制御の技術はバージョン アップのための基本的な平均であり、それはまた応用新技術である。考えの含意の1つ。会社がこのプロダクトを開発したときに、耐圧防爆閉鎖周期の遠心噴霧乾燥システムは操作制御動的に全体のプロセスの流れおよびプロセス パラメータを表示できる採用しプロセス条件に従ってメニューのプロセス パラメータかセット変数を選ぶことができるPLCのプログラミングを。プロセス パラメータはまた貯えられ、印刷することができる。このプロダクトはオンライン温度のテストしている間および自動調節制御を持っている温度過昇および超酸素の連結警報を達成できる。これらのインテリジェント制御の技術は適切に現代装置の印を強調し、またcGMPによって必要なexplainabilityおよびトレーサビリティを反映する。従って、これは現代薬剤の生産の管理の改良を助ける製薬産業の生産で使用されるこのタイプの装置の特殊機能である。

2.4革新的な機械シールのnon-leakageの技術は効果的にそのようなシステムの漏出問題を解決する。

それは国内噴霧乾燥システムの漏出を解決する困難な問題でありこの問題に対する効果をもたらすことができる多くの製造業者がない。耐圧防爆閉鎖周期の遠心噴霧乾燥システムのために、キーは漏出を達成しないことである。乾燥システムが漏らないこと安全な生産を達成することは、特に重要である。従って、会社はフランジおよびパイプラインの関係で高精度の機械密封の技術を採用する。接続のフランジは採用するフランジの接触表面の適合を保障する粉砕プロセスおよび従来の摩擦および粉砕プロセス採用した。程度は95%以上ある。その中で溶接するフランジ、および平行をするために、フランジ溶接プロセスは範囲100%を溶接した後変形させなくて作成される。高精度の加工技術のアセンブリを通して、全体の乾燥システムがleak-freeであることを効果的に保障する。

耐圧防爆クローズド・サイクルの遠心噴霧乾燥器システムの耐圧防爆安全の短い分析

頻繁に薬剤および化学工業の生産に多くの有機溶剤がある。ある高集中の揮発有機性解決がある容易に酸化させた材料の噴霧乾燥か噴霧乾燥のために使用されれば、乾式法に揮発のようなまさに大きなリスクが、ある。性のガスか有機性解決はオペレータに装置への損傷自体か傷害を引き起こす空気によりで爆発し非常に易い。装置の操作および生産の安全を、先駆的乾燥装置Co.保障するためには、株式会社によって発達する耐圧防爆閉鎖周期の遠心噴霧乾燥器は十分に封じられた基礎に基づき、爆発のガス抜きの膜、爆発の出口が装備され、ボディ システムの圧力検出は、これ効果的に上記の現象の発生を抑制し、装置の個人的な安全そして安全な操作を保護できる。

耐圧防爆タイプの基本条件を満たすために（1）装置のシステム プロセス設計は十分に封じられて安全は十分に封じられた設計によって保証される。材料は十分に気密の環境ではたらき、システムに0.5 MPaの圧力の下で漏出がありし、材料は空気を直接接触、装置および人員の安全を保障する。

システムおよび構造の装置操作の安全を保障するために（2）ディスクを出す爆発はまた装置の主体そして主要部分で、整理される。揮発有毒で、有害なガスが付いているシステムのための装置を出す爆発がないことが注意されるべきである。

（3）中国の多くの噴霧乾燥器に適用範囲を非常に狭くさせ、装置の利用の価値が高くない耐圧防爆機能がないし、殆んどは公開システムである。例えば、化学工業の触媒の乾燥は（触媒のほとんどはアルコールのような揮発ガスを含んでいる）耐圧防爆装置および閉鎖した設計を大部分は要求する。溶媒は二次処置に材料は作動中の時間酸化しない、古典であり、実用的な制御方式は、プロセス パラメータ自由にある場合もあることを保障するのに不活性ガスが乾燥のキャリアとして使用されているが服従させることができる。従ってだけでなく、コストを削減するが、またシステムの安全を保障する装置操作の間に心の安らぎを保障するために、耐圧防爆クローズド・サイクルの遠心噴霧乾燥器は完全で、完全な警報装置によって装備することができる。

耐圧防爆閉鎖周期の遠心噴霧乾燥器の特徴そして適用

4.1耐圧防爆クローズド・サイクルの遠心噴霧乾燥器の主な特長

（1）閉システムの各パイプラインの関係はシステムに0.5MPaの圧力の下で漏出がないし、高い熱効率があることを保障できる、よい気密性がある独特な密封の構造を採用する、;

（2）乾燥の中型のガスとして不活性窒素のガスを使用して、アンチウィルス、anti-oxidationおよびanti-explosionである。ガスはぬれ、の後で除湿再使用することができる;

（3）システムは凝縮システムが装備され、乾燥の物質的な液体の溶媒が二次処置によっておよび材料乾燥することができ、リサイクルすることができる熱い状態の窒素の環境は（溶媒は取除く）および溶媒をコンデンサーを通して回復するために、全機械の安全高いように乾燥の物質的な液体の溶媒のための回復システムは閉鎖した状態で。同時に、装置は十分に封じられた設計であり、物質的な回復率は高い。この装置システムの高い収穫は他のタイプのドライヤーによって達成されない。主要な技術的な表示器:従って乾燥した粉の物質的な回復率≥95%のプロダクト残りの溶媒≤2%、生産費を非常に削減する;

（4）乾燥の速度は非常に速い。物質的な液体が吹きかかった後、表面積の増加。高温気流では、水の95%-98%は直ちに蒸発させることができ乾燥時間は5-40secについて一般にしか取らない;

40%-60%の含水率が付いている解決を処理するのに（5）通常噴霧乾燥が使用されている。それは粉プロダクトに同時に乾燥することができる。ほとんどのプロダクトはそれにより乾燥し、工程を減らし、そして工程を簡単にした後押しつぶされ、選別される必要はない。同時に、プロダクトによい分散性、流動率および容解性がある。乾式法が空気で完了するので、プロダクトは本能的にしぶき段階と同じような球形の形を維持しよい流動率がある。

（6）装置はオンライン・システムの圧力試験装置、オンライン酸素濃度の検出および制御装置および現地のクリーニング装置を備えている;

（7）装置の制御システムは人間-機械インタフェースを採用する、即ちPLC +タッチ画面制御は、およびプロセス フロー図表動的に表示される。プロダクトの粒度、見掛け密度および湿気はある特定の範囲の内にあり、作動条件の制御してが便利の変更によって調節することができる。

（8）乾燥媒体として不活性ガスを使用して、媒体はリサイクルすることができる従って熱効率は高く、排気ガスの熱は熱交換器を通した多くで回復することができる;

（9）温度に特に敏感である材料のために適した100 ℃の下で低温乾燥操作を行うことができる;

（10）無菌およびほこりのない操作を実現することは容易で低公害および無公害の生産に達した。

（11）脱臭装置は省略することができる。

4.2耐圧防爆クローズド・サイクルの遠心噴霧乾燥器の適用

江蘇Xiandaoの乾燥の技術Co.、株式会社によって発達する耐圧防爆閉鎖周期の遠心噴霧乾燥器は次の面によって必要な噴霧乾燥に加えることができる:

（1）材料の湿気は有機溶剤に分けられ、回復される必要がある;

（2）はそこに焼却の危険であるまたは溶媒が固体で含んでいたときに爆発は空気が付いている接触に入って来る;

（3）乾式法の間に、固体は容易に酸素が付いている接触に入って来るとき酸化する;

（4）は乾燥の間に細菌の結合を防ぐ;

（5）乾燥の後に、独特な臭いがあるまたは有毒な部品の排出は環境を汚す;

耐圧防爆クローズド・サイクルの遠心噴霧乾燥器の優秀な性能の概要

この植物は支払能力がある回復のためにだけでなく、安全、信頼できるが、また爆発および燃焼の危険を除去する。同時に、装置は自動窒素の貸出方式およびシステム圧力検出システムがシステムのバランスを維持し、ガスの爆発の危険を避けるために装備されている。操作上の生産練習および理論から、私達は得てもいい:

（1）耐圧防爆閉鎖周期の遠心噴霧乾燥器は従来の遠心噴霧乾燥器に新しい活力を持って来、適用範囲を拡大するクローズド・サイクルに基づいて耐圧防爆、安全、環境保護および省エネの新しい概念を統合する、;

（2）耐圧防爆閉鎖周期の遠心噴霧乾燥器は効果的にこのタイプのシステムの漏出問題を解決する、使用し噴霧乾燥装置に高い収穫および閉鎖したタイプの概念を与える機械シールおよびnon-leakageの技術革新するのにシステム概念を。それはまた防塵および薬剤の工場GMPの条件を満たす;

（3）圧力相違の自動変速機およびオンライン酸素の検出の技術の適用はシステムをより安全にさせ、製品品質はもっと保証した;

（4）理性的な自動制御の技術の適用は従来の遠心噴霧乾燥装置を改善した;

（5）耐圧防爆クローズド・サイクルの遠心噴霧乾燥器の装置は、作動し、やすいおよび現代ハイテクな条件のためにより適しているプロセス フロー図表の原動力の表示操作制御、PLC

プロセス フロー図表:

6.1生気のフロー ダイヤグラム

植物の物理的な映像の表示:

プロダクト塗布の規模

1. 非酸化物の製陶術（AlN、Si3N4等）、堅い金属粉、meterial高性能電池等。

2. 調味料、健康プロダクト。

3. 医薬品、ビタミン、有機性薬。

4. 合成樹脂、石蝋。

炭化物の塗布の分野では、炭化物（堅い金属粉）の生産のためのすべてのクローズド・サイクルの噴霧乾燥器は前建ち、圧力は郵送物の前にテストされる。
