詳細情報 |
|||
| 製品名: | GFGの高性能の流動床のドライヤー | 材料: | SUS316/SUS304/炭素鋼、等 |
|---|---|---|---|
| 暖房源: | 蒸気/電気/天燃ガス等 | 動揺の速度: | 11RPM |
| 操作時間: | 15-30min （材料に従って） | 起源の場所: | 中国 |
| モデル番号: | GFG | 証明: | CE / UL / SGS / EAC / CR – TU |
| ハイライト: | GFGの流動床のより乾燥した機械,45kW流動床のより乾燥した機械,流動性にされるGFGの縦-ベッドのドライヤー |
||
製品の説明

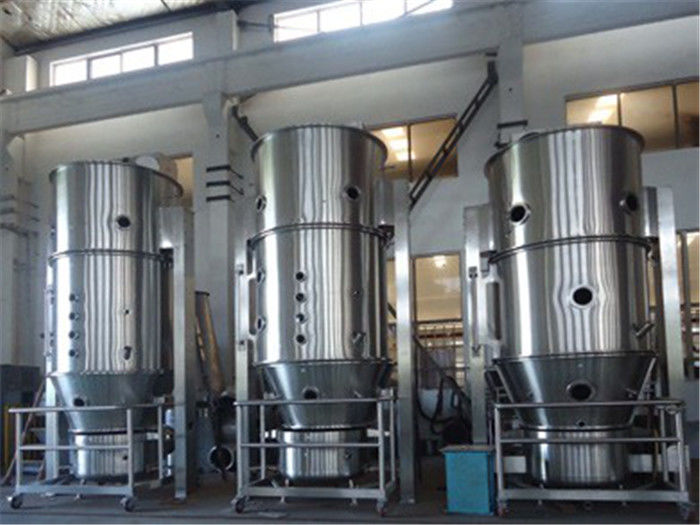

高性能GFG （流動床のドライヤー） （FB Dryer/FBD） （流動床の乾燥機械/Fluidベッドの乾燥機械）
流動床システムの独特な概念は複数の異なった任意パッケージが粒状化への転換のためにかコーターおよび医薬品の微粒、結晶、粗くまたは同じような材料、良い化学薬品、染料、食糧及び同盟企業乾燥するための空気流動化のconceptional原則加えられるかもしれない簡単な乾燥単位から始まる。
プロダクト細部
| 材料: | SUS316/SUS304/の炭素鋼、等 | 暖房源: | 蒸気/電気/天燃ガス等 |
| 文書: | FAT/I.Q./OQ/PQ | 容量: | カスタマイズされる |
| 制御: | HMI及びボタン | モーター: | ABBは縫う |
主義:
浄化され、熱くする空気は底から吸引ファンを通した導入され、原料のスクリーンの版を通った。仕事の部屋では、流動化の状態は感動的で、否定的な圧力によって形作られる。湿気は蒸発し、急速に取除かれて原料はすぐに乾燥し。
技術的なデータ:
| モデル | GFG-60 | GFG-100 | GFG-120 | GFG-150 | GFG-200 | GFG-300 | GFG-500 | ||||||
| バッチ充満（kg） | 60 | 100 | 120 | 150 | 200 | 300 | 500 | ||||||
| 送風機 | 気流（m3/h） | 2361 | 3488 | 3488 | 4901 | 6032 | 7800 | 10800 | |||||
| 空気圧（mm） （H2O） | 494 | 533 | 533 | 679 | 787 | 950 | 950 | ||||||
| 力（kw） | 7.5 | 11 | 11 | 15 | 22 | 30 | 45 | ||||||
| 動揺力（kw） | 0.4 | 0.55 | 0.55 | 1.1 | 1.1 | 1.1 | 1.5 | ||||||
| 動揺の速度（rpm） | 11 | ||||||||||||
| 蒸気の消費（kg/h） | 141 | 170 | 170 | 240 | 282 | 366 | 451 | ||||||
| 操作時間（分） | 15-30 （材料に従って） | ||||||||||||
| 高さ（mm） | 正方形 | 2750 | 2850 | 2850 | 2900 | 3100 | 3300 | 3650 | |||||
| 円形 | 2700 | 2900 | 2900 | 2900 | 3100 | 3600 |
3850 |
||||||
主な特長
突き出、微粒を振動させ、湿気、高速、混合の方法を使用して微粒を粒状にしねじを使用しなさい;
薬剤のような分野、食糧、飼料、化学工業の湿気のブロックか粉の原料を等乾燥するために適した;
原料は微粒で大きく、ブロックおよび付着力特性を持っていることで小さい;
原料のために適した、容積は、giantarum、ポリアクリルアミド、等のような乾燥した場合変わる。
特徴
流動性にされるの構造死んだコーナーを避けるため-ベッドは円形である;
ホッパーの中でスターラーが原料のアグロメレーションを避けるために流れの形成運河あり、;
微粒は引っくり返る方法によって排出される。このようにそれは非常に便利、完全である。排出システムは要求として設計するもことができる;
それは否定的な圧力およびシールの状態で作動する。空気はろ過する。従ってそれはきれいで簡単な作動中そして便利である。GMPの条件に従ってあるのは理想的な装置である;
乾燥の速度は速く、温度は均一である。一般に乾燥時間は各バッチのための15-45分である。
プロセス フロー図表
1. pre&postは2.副の高さの効率フィルター3.熱交換器4.ファン5.のコントローラー6.の布袋の集じん器7.の壁8.の空気ダンパー9.の吸引ファン10.の消音装置をろ過する
