詳細情報 |
|||

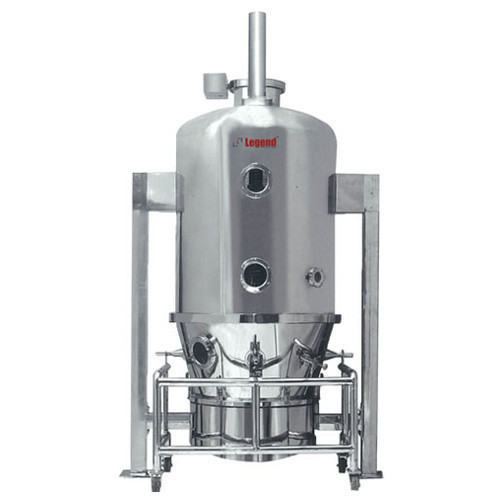

| 名前: | 流動性にされるFLシリーズ-ベッドの造粒機 | 適用: | 食糧/化学薬品/薬剤 |
|---|---|---|---|
| 暖房源: | 蒸気/電気/天燃ガス/ディーゼル/等; | TEMP: | 50-180℃ |
| 粒子: | 20-80Mesh | 容量: | 5-500kg/batch |
| MOC: | SUS316/SUS304/の炭素鋼、等 | 文書: | FAT/I.Q./OQ/PQ |
| ハイライト: | LPG5遠心噴霧乾燥器,薬剤の遠心噴霧乾燥器,PLC制御噴霧乾燥器機械 |
||
製品の説明
遠心分離機の噴霧乾燥器機械LPG5噴霧乾燥器
LPGの食糧回転式噴霧乾燥器機械は企業を形づけ、乾燥する液体プロセスで広く加えられる。乳剤、懸濁液の液体、マッシュのような液体材料の乾燥によって実用的なプロダクトか固体粉を作り出すために適している等のは特別な乾燥装置、アルコール飲料である。そしてそれはポリマーおよび樹脂の乾燥の強い実行者である;染料および顔料;製陶術、ガラス;錆除去剤;vermifuge;炭水化物、乳製品;洗剤および界面活性剤;肥料、有機化合物および無機化合物。
ろ過し、の後で熱されること、空気は螺線形の部屋を均等に乾燥することにドライヤーおよび熱気の上にある空気ディストリビューターに入るために入る。同時に、供給の液体は蒸気を含んだしぶきに回り、粉砕され、そして非常に短い時間の製造業産物に熱気が付いているco-current接触によって乾燥する。製造業産物はドライヤー タワーの底から絶えず輸出され、サイクロン集じん器および不用なガスは吸引ファンによってクリーニングの後で排出される。
1の遠心分離機の噴霧乾燥器/噴霧乾燥器の遠心分離機/遠心分離機の噴霧乾燥器機械
2、液体またはスラリーの乾燥プロセッサ
3、容易な操作および制御
4、よい流動率およびdissoluvability
5のステンレス鋼
プロダクト細部
| 適用: | 食糧/化学薬品/薬剤 | 暖房源: | 蒸気/電気/天燃ガス/ディーゼル/等; |
| 臨時雇用者: | 50-180℃ | 粒子: | 20-80mesh |
| 容量: | 5-500kg/batch | MOC: | SUS316/SUS304/の炭素鋼、等 |
| 文書: | FAT/I.Q./OQ/PQ |
植物の主要な構成の記述:
| 主要なセット | 冷気のドアの円形の底、円形上および構造設計;ステンレス鋼で作られる;Ra≤0.5uの内部壁の荒さは無光沢の終わりで、外的な壁磨かれる。 |
| 草案ファン | 特別なpurpose-madeファン、力11kwの空気容積:3600M3/hの風圧力:7000Pa;ファンに取付けられている衝撃吸収材;入口港はフランジのタイプ柔らかい関係を採用する。 |
| 衝撃吸収材 | そこにファンの衝撃吸収材のためのディスクを吸って、床に取付けられていて容易であるセメントの基礎は要求しなかった。空気記入項目の側面で、フランジのタイプ柔らかい関係は採用される。 |
| エア フィルター | 第一次filter+中間フィルター、集まり易く及び分解し易い速組み立てる構造の設計。 |
| エアー・ヒーター | ステンレス鋼の管およびアルミ合金のひれの混合のヒーター、そして熱移動の効率を採用することは高い。その間、採用し蒸気の流動度を制御するために調節弁を比例させる。温度調整のための正確さは乾式法の一定した温度を保証できる±1℃まである。 |
| 密封モード | シリンダー高度のシーリングによって、それはしっかりし、適当、そしてよく密封される。 |
| 脈拍のタイプ塵払い | それは回転の各フィルターに吹く逆によって動的ろ過を、達成しそしてフィルターおよび周囲材料の表面に付く粉および塵は仕事域に再度戻る。 |
| 空気量の調節 | 0-100%自動頻度コンバーターの調節。 |
| 制御モード | PLC制御、英国インターフェイス、自動連結の保護機能とのコンピュータ化された操作;現代産業制御モードおよびコミュニケーション条件の統合;同時にシステムおよび高性能の両立性そして操作能力の関連付けへの全植物の性能、より多くの重点の改善の。 |
| 尾ガスの塵取り外し | 最高に塵を回復できるぬれたスクラバーおよび独特なマフラーを採用してように国民の環境保護の条件に従ってある。 |
| 温度調整 | 入口および出口の温度のための自動表示、制御および警報。 |
| オペレーティング環境 |
3500メートルの下の高度;正常な温度および圧力;乾燥した、きれい;衛生および端正; 力:三相五線式システム;AC220V/110V/60Hz.さらに、それは外国のユーザーのローカル電力要求事項に従ってカスタマイズすることができる。 |
技術的な変数
| 項目 | 単位 | spec | ||||||||||
| 3 | 5 | 15 | 30 | 60 | 120 | 200 | 300 | 500 | 1000 | |||
| 容器 | 容積 | L | 12 | 22 | 45 | 100 | 220 | 420 | 670 | 1000 | 1500 | 3000 |
| 直径 | mm | 300 | 400 | 550 | 700 | 1000 | 1200 | 1400 | 1600 | 1800 | 2200 | |
| 機能 | 分 | kg | 1.5 | 4 | 10 | 15 | 30 | 80 | 100 | 150 | 250 | 800 |
| 最高 | kg | 4.5 | 6 | 20 | 45 | 90 | 160 | 300 | 450 | 750 | 1200 | |
| ファン | 速度 | m3/h | 1000 | 1200 | 1400 | 1800 | 3000 | 4500 | 6000 | 7000 | 8000 | 13670 |
| 圧力 | mmH2O | 375 | 375 | 480 | 480 | 950 | 950 | 950 | 950 | 950 | 1400 | |
| 力 | kw | 3 | 4 | 5.5 | 7.5 | 11 | 18.5 | 30 | 37 | 45 | 90 | |
| 蒸気の消費 | kg/h | 15 | 23 | 42 | 70 | 141 | 211 | 282 | 366 | 451 | 750 | |
| 圧縮空気の支出 | m3/min | 0.9 | 0.9 | 0.9 | 0.9 | 1.0 | 1.0 | 1.1 | 1.5 | 3.0 | 4.0 | |
| 主体の重量 | kg | 500 | 700 | 900 | 1000 | 1100 | 1300 | 1500 | 1800 | 2500 | 3500 | |
| 蒸気圧力 | MPA | 0.1-0.4 | ||||||||||
| 温度 | ℃ | 室温からの120℃に範囲で調節可能 | ||||||||||
| 作業時間 | 分 | 45-90原料の特性に従って決定されて | ||||||||||
| 率を集めなさい | % | ≥99 | ||||||||||
| 騒音 | dB （A） | 取付けをいつするか主要な機械がファンから分かれているか≤75dB （A）。 | ||||||||||
| サイズ（L×W×H） | m | 1.0×0.6 ×2.1 |
1.2×0.7 ×2.3 |
1.25×0.9 ×2.5 | 1.6×1.1 ×2.5 |
1.85×1.4 ×3 | 2.2×1.65 ×3.3 |
2.34×1.7 ×3.8 | 2.8×2.0 ×4.5 |
3×2.25 ×5.0 |
4×2.8×7.2 | |
仕事の主義
容器（流動床）の粉の微粒は流動性にされた状態で現われる。それはきれいな、熱くする空気と予備加熱され、混合される。同時に付着力の代理店の解決は容器に吹きかかる。それは接着剤を含んでいる粒子によってなる微粒のいくつかを作る。熱気を通って絶え間ない乾燥したで、微粒の湿気は蒸発し、付着力の代理店は凝固する。プロセスは絶えず遂行される。最後にそれは理想的な、均一多孔性の微粒を形作る。
プロセス技術的な特徴
混合、粒状化および乾式法は機械の中の1つのステップで完了する;
操作は帯電防止ろ過布袋がバッグ フィルタを加えられるので安全である。
粉の粒状化プロセスによって、流動率は改善され、塵の漏出は減る;
粉の粒状化プロセスによって、容解性は改善される、準備された微粒は即刻であり、微粒は溶ける、タブレット崩壊し易い。
それは耐圧防爆タイプ圧力解放の出口が置かれるので、爆発がように記述されていること流動性にされるの元タイプへの回転-起こればオペレータのために安全であるベッドのドライヤー、私達は機械の爆発解放の出口を置く。爆発が起こったら、機械は外側に爆発を自動的に解放し、安全に、オペレータに/非常に安全な状態を作るために得る。
材料に荷を積むプロセスのために、私達に与え、持ち上がる与え、顧客の選択のために与える否定的な空気伝達の与え、そしてマニュアル真空のような選択がある。
死んだコーナー無し。従ってローディングおよび荷を下すことは速く、洗浄されたきれいである場合もある従ってGMPの条件を満たす。
オートメーションのある程度は更に改善され、操作は簡単である、従って製品品質の安定性は効果的に保証することができる。この機械はPLCの自動制御、ユーザーの条件に従うすべての操作をプロセス パラメータを自動的に置くすべてのプロセス パラメータを印刷できる採用する元の記録は本当および信頼できる。薬剤の生産のGMPの条件に完全に従って。
安定した質を保証するためには、PLCの自動プログラム制御 モードは操作制御のためのコンピュータ化された動的表示システムが付いている採用され、ポイント フロー チャート働く;優秀な操作制御構成はシステムの連続した変数が人工的な、外の要因によって影響を及ぼされないこと植物の動きのための高い信頼性を保証し。操作制御主義は次としてある:
①重大な制御点のために、私達は輸入された電装品を採用し、多数のかみ合い、相互連結を置く;
②入口のための数字式計器の表示、制御および出口の温度、過熱警報;流動床の中の温度の表示、制御および警報;
③比例した調節弁は正確さが±1℃に達する精密な温度調整を実現する、;
④空気ディストリビューターおよびフィルターのための差動圧力表示器;
⑤安全な圧力解放:Exproとそこに装備されていて。側面の膜は（チャネルを出す）部屋の外で、一度圧力は乾燥の部屋の中極端に高く、膜はを突破され、高圧解放される;
機械のために、顧客の選択に基づかせているように、CIPおよびWIPは利用できる。
それは粉か粒状材料のために特に適して、乾燥時間が原因で短く、材料と熱気間の相対的な速度は大きい、従ってそれは感熱材料のために適している。
容量を乾燥することは高い:材料が原因で熱気によって乾燥する流出、ぶつかること、およびオムニレンジ方位によって出されるこうして特定のsurfacial区域は拡大する、それに応じて固まりおよび熱伝達を増強し、乾燥容量は高い。
効率的に管理された最終的な湿気:一般に材料の湿気は入口との結合された調整による乾燥時間の自由な設定とある特定の規模の内で、制御し、出口の温度は、最終的に流動床のドライヤー最終的な湿気の索引を制御できる。
新しく、元の脈拍のタイプ塵払い:ろ過中心はステンレス鋼の編まれた網目スクリーンから特に成っている。この種類の波形のろ過中心は所有している:大きいエア換気量、高いろ過効率の容易な洗浄、強いreplacibility、帯電防止および高温抵抗の良い業績。
環境保護の標準の取得:システムは塵の飛行を避ける密封され、否定的な圧力状態で稼動する、;その間きれいになり、洗浄のための死んだコーナーが、そこにある横断の汚染がない、従って操作の環境を汚染する潜在的リスクは除去される。
低い労働の強度:別の材料に従って自動および連続的な与え、排出を得るために、与え、排出のための異った方法はに関して採用される。
構成の植物の利点
植物の主要な構成部品は機能で強力で、設計で進み、性能で優秀な、そして信頼できる質および等で…これらは完全に顧客が幸福に買い、それを自信をもって使用できるようにこの植物に高いコスト パフォーマンスがすべての面においてあることを保障する。
固体適量の生産ラインの大部分として機能
アグロメレーションの粒状化の部屋
選択
機械を持ち上げることによって満たすプロダクト。
真空の移動システムによって満たすプロダクト
プリンター
WIPシステム
適用
製薬産業:中国の伝統医学のタブレットのカプセル、即刻の溶ける薬、糖分が低いまたは砂糖の微粒無し、カプセルの微粒。
食糧:ココア、コーヒー、粉乳、ジュースはの、flavoring等粒状になる。
他の企業:殺虫剤、飼料、化学肥料、顔料、染料等。
乾燥:ぬれた粉または微粒材料;
コーティング:丸薬保護層、着色、放出制御、薄膜、または腸は微粒および丸薬のコーティングを解決した。
取付けの設計図
