詳細情報 |
|||
| 名前: | PGL-Bの噴霧の造粒機機械 | 材料: | SUS316/SUS304/の炭素鋼、等 |
|---|---|---|---|
| 暖房源: | 蒸気/電気/天燃ガス/ディーゼル/等; | モーター: | ABB/SIEMENSは/縫う |
| 容量: | カスタマイズされる | 制御: | HMI及びボタン |
| 液体の比重: | ≤1.30kg/L | 文書: | FAT/I.Q./OQ/PQ |
| ハイライト: | 大容量の乾燥した粉の造粒機,SUS316乾燥した粉の造粒機,SUS304乾燥した粒状化機械 |
||
製品の説明

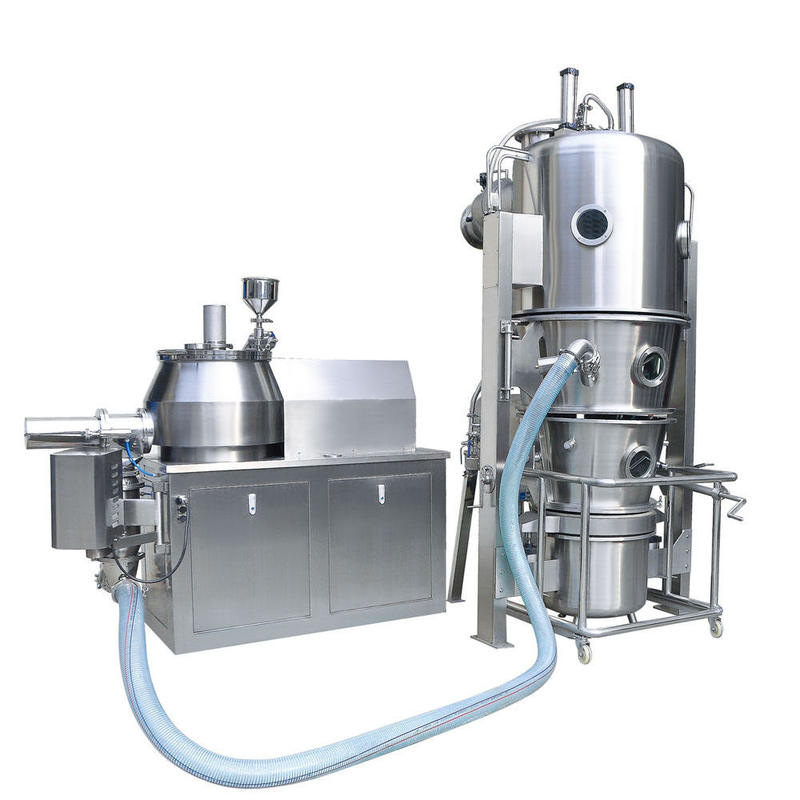

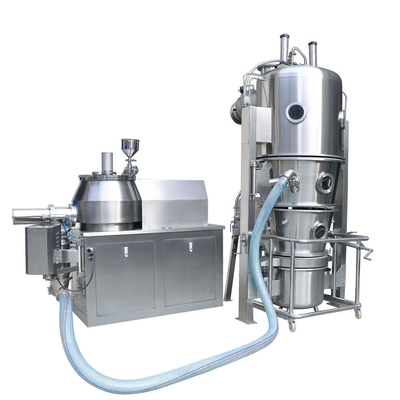

PGL-Bの噴霧の造粒機機械
技術的な変数:
| 項目 | 単位 | モデル | |||||||
| PLG-3 | PLG-5 | PLG-10 | PLG-20 | PLG-30 | PLG-80 | PLG-120 | |||
| 液体のエキス | Min. | kg/h | 2 | 4 | 5 | 10 | 20 | 60 | 100 |
| 最高。 | kg/h | 4 | 6 | 15 | 30 | 40 | 100 | 140 | |
| 流動化容量 | Min. | kg/batch | 2 | 6 | 10 | 30 | 60 | 100 | 150 |
| 最高。 | kg/batch | 6 | 15 | 30 | 80 | 160 | 250 | 450 | |
| 液体の比重 | kg/L | ≤1.30 | |||||||
| 物質的な容器の容積 | L | 26 | 50 | 220 | 420 | 620 | 980 | 1600 | |
| 容器の直径 | mm | 400 | 550 | 770 | 1000 | 1200 | 1400 | 1600 | |
| 吸引ファンの力 | kw | 3 | 5.5 | 7.5 | 11 | 15 | 18.5 | 30 | |
| 補助ファンの力 | kw | 0.35 | 0.75 | 0.75 | 1.2 | 2.2 | 2.2 | 4 | |
| 蒸気 | 消費 | kg/h | 40 | 70 | 99 | 210 | 300 | 366 | 465 |
| 圧力 | Mpa | 0.40~0.60 | |||||||
| 電気暖房の力 | kw | 9 | 15 | 21 | 25.5 | 51.5 | 60 | 75 | |
| 圧縮空気 | 消費 | m3/min | 0.5 | 0.8 | 0.8 | 0.9 | 1.1 | 1.3 | 1.8 |
| 圧力 | Mpa | 0.40~0.60 | |||||||
| 実用温度 | °C | 屋内温度から160°Cに自動的に調整されて | |||||||
| プロダクトの含水量 | % | ≥0.2% | |||||||
| プロダクト コレクションの率 | % | ≥99% | |||||||
| 機械の騒音レベル | DB | <77> | |||||||
| 主要な機械の次元 | Φ | mm | 400 | 550 | 770 | 1000 | 1200 | 1400 | 1600 |
| H1 | mm | 940 | 1050 | 1070 | 1220 | 1570 | 1590 | 1690 | |
| H2 | mm | 1900年 | 2360 | 2680 | 3150 | 3630 | 4120 | 5050 | |
| H3 | mm | 2050年 | 2590 | 3020 | 3600 | 4180 | 4770 | 5800 | |
| B | mm | 740 | 890 | 1110 | 1420 | 1620 | |||
| 材料: | SUS316/SUS304/の炭素鋼、等 | 暖房源: | 蒸気/電気/天燃ガス等 |
| 文書: | FAT/I.Q./OQ/PQ | 容量: | カスタマイズされる |
| 制御: | HMI及びボタン | モーター: | ABB/SIEMENSは/縫う |
噴霧乾燥および粒状になる機械特徴を:
1. ボディで乾燥する/流動に粒状になることIntegrate噴霧はおよび1つのステップで粒状になることを実現する。
2. 噴霧のプロセスを使用して、それはマイクロ補助原料および熱敏感な原料のために特に適している。その力はFLの沸騰の粒状になる機械1-2回である。
3. プロダクトの最終的な湿気は0.1%に達することができる。それは粉の戻る装置が装備されている。微粒の形成の率は95%以上。微粒の0.2-2 mmである
4. 設計の改良された内部のローラーの複数の流れの噴霧器は重力の1.3g/cm3と液体のエキスを扱うことができる。
5. それは爆発装置が採用されるので爆発が起こればオペレータのために非常に安全である。
6. 死んだコーナー無し。従ってローディングおよび荷を下すことは速く、軽いきれい、GMPの条件を満たしなさい。
7. 化学薬品によって流動性にされる粒状になる機械からの微粒は非常に溶け、それはインスタント化学微粒を作り出すためによりよい。
プロダクト細部
（粒状になる機械） （粒状化機械） （粒状になる装置、粒状化装置、流動床のスプレーの粒状化、スプレーのアグロメレーション）
主義
容器（流動床）の粉の微粒は流動化の状態で現われる。それはきれいな、熱くする空気と予備加熱され、混合される。同時に接着剤の解決は容器に吹きかかる。接着剤を含んでいるそれは粒子を粒状になっているようにならせる。熱気を通って絶え間ない乾燥したで、粒状になることの湿気は蒸発する。プロセスは絶えず遂行される。最後にそれは理想的な、均一多孔性の微粒を形作る。
スプレーのアグロメレーションは非常に小さいの流動性にされるの粉の粒子-つなぎの解決か懸濁液と吹きかかるベッド動かす。液体橋はこと粒子からの形態の集塊作成される。噴霧は集塊の望ましいサイズが達されるまで続く。
毛管のそして表面の残りの湿気が蒸発した後、空スペースはで新しい構造が堅くされたつなぎによってすっかり凝固する間、粒状になる作成される。流動性にされるの運動エネルギーの欠乏-沢山の内部毛管の非常に多孔性の構造のベッドの結果。集塊の通常のサイズの範囲は開始材料はマイクロ良い場合もあるが、100マイクロメートルから3ミリメートルからである。
電子システムおよび安全は21 CFRの部11およびGMPの別館11で条件に述べた従うべきである;
データは適切な時間間隔で集められ、プリントアウトする/読書ことができる固定長形式のシステムで貯えられるべきである;
適用
製薬産業:タブレット、カプセルの微粒、の中国薬または糖分が低いの微粒。
食糧:ココア、コーヒー、粉乳、等風味を付ける微粒のジュース。
他の企業:殺虫剤、供給、化学肥料、顔料、染料等。
取付けの設計図
