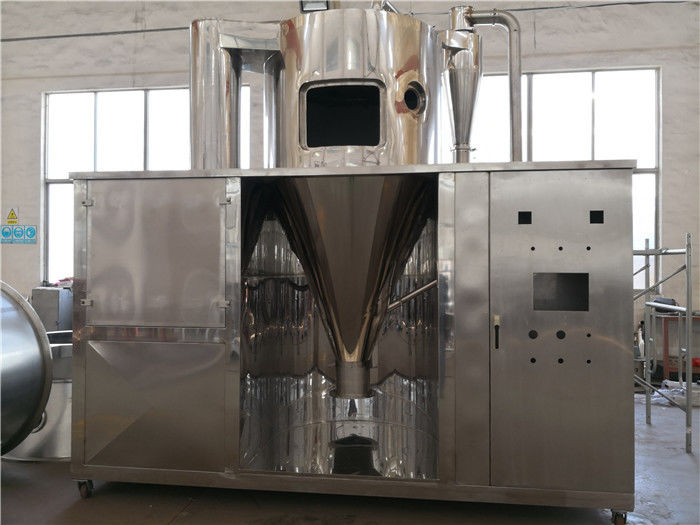

均一粒子の横の流動性にされた回転式噴霧乾燥器

製品の説明

HSDシリーズ横の噴霧乾燥器

短い導入

HSDシリーズ横の噴霧乾燥器は慣習的な縦の噴霧乾燥器と異なっている。長方形タワー ボディは地面、反対側から排出している与えるタワー ボディの側面からの銃にある。材料は高圧ポンプによって吹きかかり、次に同じ側面にある熱気と十分に連絡することができる。時間のまさにで急に乾燥される。完成品は重力によるタワーの底板で落ち受け入れの港に入るために版の材料はスクレーパーを通して行く。
乾燥の後で、完成品によい流動率、小さい残りの、手動ローディング、よい安定性、均一粒度および高い収穫がある。

卵黄蛋白質、血球、血しょう、食糧、化学薬品および他の企業で広く利用された。

プロダクト細部

特徴

• 平均粒度、より高い収穫、より少ない無駄およびより少ない損失;
• 肘は、管の詰ることの現象を除去しない;
• システムに低負荷の消費とより小さい抵抗が、低圧ファン採用できるある;
• スペースは密集している。空気送風機、換気扇およびヒーターはタワーの上に占領地域を減らすために置くことができる。装置の高さは縦のタイプより半分より多く減る。

働き主義

空気はフィルターによってろ過した、ヒーターによって熱される後、ある熱気のディストリビューターに入る

部屋の乾燥。熱気のディストリビューターを通して、熱気は乾燥の部屋を均等に書き入れる。

同じ時間、供給ポンプは吹き付け器（ノズル）に圧力をかけるために液体材料を送る。液体材料

良いしぶきに吹きかけられる。それは液体材料および熱気の接触域を多く作る

より大きい、湿気はすぐに蒸発する。非常に短い時間では、液体材料は粉に乾燥する。粉

より乾燥した底は落ちる。プロダクトのほとんどはスクレーパーおよびオーガーの伝達によって受け取られる。

より少ない華美な装飾品の粉は乾燥の端にある袋タイプの集じん器に尾ガスと合っている

部屋。塵および粉はねじコンベヤーによって集められる。尾ガスはファンによって排出される。

この機械の特徴は次のとおりである:

1. 乾燥の速度は非常に急速である
材料の表面積は圧力スプレーの後で非常に高められ、90~95%の湿気は高温空気で即座に蒸発させることができる。乾燥時間を完了するために10秒にたくさんの秒だけかかる。
2. スペースはより小さい
縦の噴霧乾燥器によって比較されて、モデルは横の入口の供給方法を採用する、装置の高さは非常に減り、塵取り外し装置は割れたボディによって設計されていない。構造は密集して、整理は適度である。従って、区域は、工場建物の投資非常に減り、装置の負荷忍耐はまたそれに応じて減る。
3. 良質プロダクト
装置の構造はより簡単である。プロダクトの乾燥時間は短く、プロダクトの粗く、良い粉は集められる。それはプロダクトのサイズ分布、形、プロダクトの質、プロダクトの色、香り、好み、生物活動およびぬれた内容のようないろいろな種類の質の索引に、会うことができる。
4. 容易な操作およびクリーニング。
モデルはオートメーションでより簡単な作動中、より高く、故障率で下がる。装置の内部クリーニングは便利な、死んだ角度ではない。縦のドライヤーによって比較されて、機械に生産、取付け、維持までのクリーニングからの空気仕事の隠された危険がない。

植物構成および構造の記述

タイプのヒーター
ユーザーが使用する異なった熱源のために通常等電気エネルギー、蒸気、天燃ガスのガス送管、石炭、オイルがある。熱する炉の書式制御は異なっている。それはプロダクトの条件およびさまざまな場所の状態に従って選ぶことができる。このタイプの詳細についてはそして操作の指示、マニュアルを参照した。

タイプの慣習的なヒーター:

1）。電気ストーブ
2）。蒸気の熱交換器
3）。熱伝達の熱交換器
4）天燃ガス（または他のガス）の直接か間接燃焼。
5）。石炭の直接/間接燃焼
6）。直接/間接燃焼オイル
7）。ガス送管

現在、この機械は天燃ガスの蒸気の熱伝達、電気暖房および直接暖房を採用する。

2. エア フィルター
異なった条件に従って、システムの空気入口は通常エア フィルターが装備されている。任意選択はここにある:
1）。荒いエア フィルター
2）。中型効果のエア フィルター
3）。副有効なエア フィルター
4）。高性能フィルター
5）。高温および高性能フィルター

3. 熱気のディストリビューター
熱気は乾燥の部屋を水平に書き入れる、熱気およびしぶき交換をおよび多くは暖房のする。一方で、ガスおよび液体の接触を促進し、乾式法を増強しなさい。一方では、半ぬれた材料の壁が壁に付くことを防ぐため。

4.タイプの供給ポンプ
の後で供給ポンプ タイプの圧力噴霧乾燥器はある:
1）。ねじポンプ
2）。歯車ポンプ
3）。同質なポンプ
4）。ダイヤフラム ポンプ（支持の安定装置）
5）。高圧ホース ポンプ
6）。空気運搬

圧力吹き付け器/ノズル

主な利点:
1）単純構造および安価
2）容易な維持および便利なアセンブリ
3）気流および遠心タイプと比較されて、霧化力は比較的より低い。

圧力吹き付け器/ノズルの主要な不利な点は次のとおりである:
1） Aの高圧ポンプは一致する必要がある。
2）噴霧の穴は小さいので、妨害から防ぐことを効果的にろ過しなければならない。
3）スプレー シートは耐久力のある材料から、より大きい摩耗材料のために、容易に吹きかけたシートに成っているべきである身に着けられている。
4）高い粘着性材料は容易に粉砕されない。

6. 部屋の乾燥
乾燥の部屋は貝、フレーム、内部バレル ボディおよび絶縁材の層で構成される。外的なバレル ボディと100mmの断熱材の綿で満ちている内部バレル間にフレームがある。適度な乾燥の部屋のサイズの設計はタワーの粘着性をできるだけ減らしている間乾燥容量に会うことができる。乾燥部屋の熱気の入口そして出口は熱抵抗の測定の温度がそれぞれ装備され、温度の表示器は電気操作のキャビネットで取付けられている。スプレーの状態の観察のために、乾燥部屋は明快なランプおよび観察窓が装備されている。クリーニングのために便利であるためには、乾燥部屋にクリーニングのドアがある。

7. エア固体分離器
製品特性の条件およびさまざまな材料の環境要求事項に従って、ドライヤーは次のair-solid分離器が装備されている。
1）。サイクロン集じん器
2）。拡散させた分離器
3）。バッグ フィルタ/フィルター家/集じん器
4）。ぬれたscrubber/orのぬれた集じん器
5）。解決の部屋
6）。電気集じん器

注:

ぬれたスクラバーの集じん器はベンチュリ管のぬれたスクラバーに分けられ、ぬれた集じん器に吹きかける。袋タイプの集じん器に複数の選択が、慣習的な袋のタイプのような、フィルム薄板にされた布袋、高温抵抗力がある布袋、反静的な布袋等ある。
現在、共通の分離装置はバッグ フィルタである。

8. 不用な熱復熱装置
尾ガスから、不用な熱はリサイクルされ、再使用される。尾ガス（温度80-120）はドライヤーのエネルギー消費を非常に減らし、約10-20%作業費を削減できる装置の2間接熱交換によって40-70 Cに熱される、

9. 遠心ファンおよび空気調整装置
遠心ファンは機械の容量に従って選ばれる。ファンの空気容積はタワーおよび入口及び出口の温度の圧力に従って調節することができる。調節の形態は手動および自動であり電気アクチュエーターは電気装置を高めることによって自動的に完了することができる。

10. 電気キャビネット制御
ある制御種の噴霧乾燥器はここにある。プロダクト条件および制御精度によってそれを選ぶことができる。
1）。慣習的な制御
2）。PLC制御（タッチ画面制御）
3）。DCS制御（計算機制御）

全機械の操作は電子制御キャビネットによって制御される。

主制御ポイントはある
1）。送風機
2）。空気送風機
3）。電気ストーブかバーナー
4）。供給ポンプ、等。

HSDシリーズ横の噴霧乾燥器のためのフロー チャート

主要な調整変数はある
1）。空気入口の温度
2）。空気出口の温度
3）。屋内圧力
連結はバーナーおよびファンの連結のような構成そして条件に従って、置くことができる。

注:水蒸発の量は熱気の入口および出口の材料、固形分および温度の特徴と関連している。
